附录Ａ 组合式空调机组风量、风压试验方法（补充件）

附录Ａ规定了组合式空调机组风量、风压试验的装置、条件和方法。

Ａ１试验装置

Ａ１．１ 试验装置由试验机组、连接管、测试管组成。

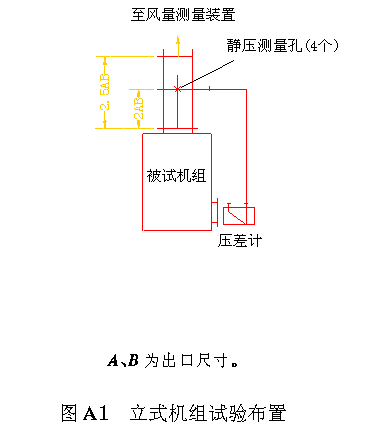

Ａ１．２ 试验装置应按照ＧＢ１２３６图３、图４、图５和本附录图Ａ１、图Ａ２方式之一布置。

当采用ＧＢ１２３６的方式布置时，应符合该标准３．１、３．３、３．４、３．５条的要求。

当测试管的内径小于４００ｍｍ时，宜采用孔板流量计或空气流量喷嘴装置。

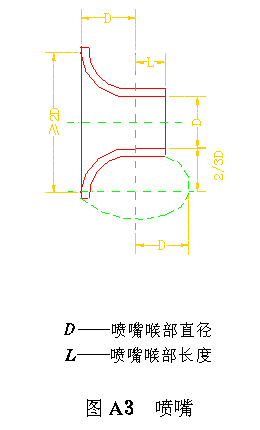

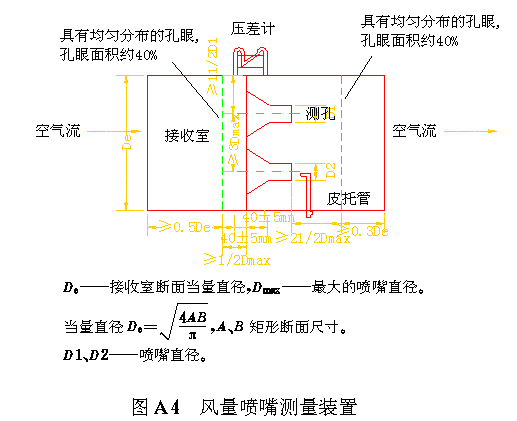

Ａ１．３ 风量测量使用的空气流量喷嘴及其测量装置见图Ａ３和图Ａ４。

ａ．喷嘴喉部速度必须在１５ｍ/ｓ到３５ｍ/ｓ之间；

ｂ．喷嘴加工要求应符合ＧＢ１０２２３附录Ａ的规定。

Ａ１．４ 试验装置的测试管应符合下列要求。

ａ．单出风口机组应安装一个出口风管，其截面积等于试验机组出口截面积。

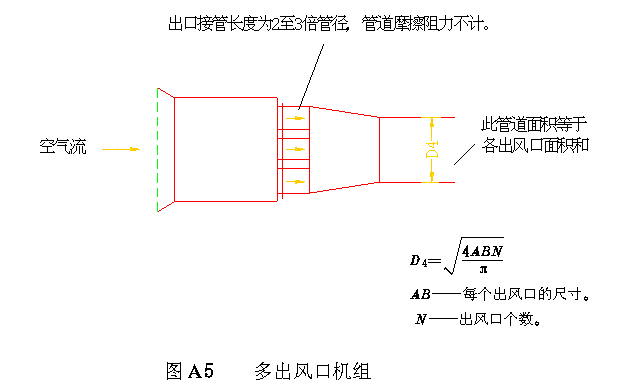

ｂ．多出风口机组应按图Ａ５所示的方式连接，管的截面积应等于试验机组各个出口截面积之和。

Ａ１．５ 多进风口机组试验时，应关闭所有旁通的风阀（如二次回风的阀门）。只开启流经机组各功能段的进风阀门，并置于全开位置。

Ａ２试验条件

Ａ２．１ 应按照本标准６．２条规定的试验工况和试验仪表要求进行试验。

Ａ２．２ 试验机组应由几种功能段组成的整体机组。

Ａ３试验方法

Ａ３．１ 总则

Ａ３．１．１ 机组应在风机额定转速下至少进行五种风量、全压试验。每一种风量至少测量三次。

Ａ３．１．２ 在每一种试验风量下，应按本附录Ａ３．２到Ａ３．７条测量。应测量机组的出口动压、静压、出口温度、输入功率、转速、风量和大气压力。

Ａ３．２ 静压的测量

Ａ３．２．１ 在测量截面管壁上将相互成９０°分布的四个静压孔的取压接口连接成静压环，将压力计一端与该环连接，另一端和周围大气相通。压力计的读值为机组的静压。

Ａ３．２．２ 管壁上静压孔直径应取１～３ｍｍ，孔边必须呈直角，且无毛刺，取压接口管的内径应不小于两倍静压孔直径。

Ａ３．３ 动压的测量

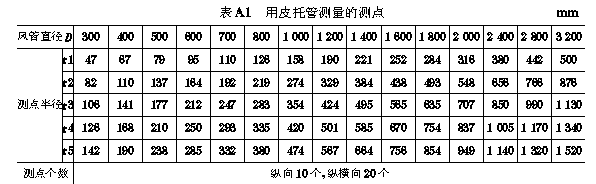

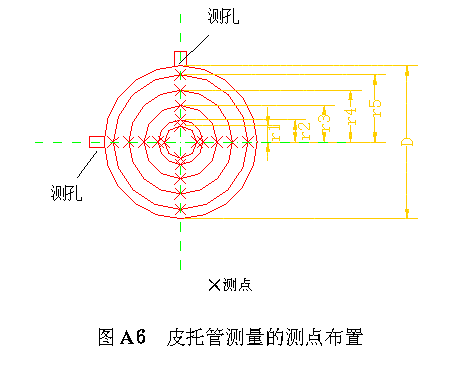

Ａ３．３．１ 用皮托管测量动压时，皮托管的直管必须垂直管壁，皮托管的测头应正对气流方向且与风管轴线平行。测点位置和点数应符合表Ａ１和图Ａ６的规定。

Ａ３．３．２ 用皮托管测得同一截面上的各点动压，按下式计算平均动压

Ａ３．３．３ 当用孔板或空气流量喷嘴测量风量时，可按下式求得平均动压

Ａ３．４ 风量测量

Ａ３．４．１ 采用孔板测量风量时，按ＧＢ１２３６中４．６．１条计算风量值。

Ａ３．４．２ 采用皮托管测量风量时，按下式计算机组的风量

Ａ３．４．３ 采用空气流量喷嘴装置测量风量时，按下式计算每个喷嘴的风量

机组风量等于所有喷嘴测量的风量的总和。

Ａ３．４．４ 试验结果按下式换算为标准空气状态下的风量（Ｌｏ）

Ｌ０＝Ｌρ２/１．２

Ａ３．５ 温度测量 将温度计插入测试风管中，测量机组出口温度。

Ａ３．６ 大气压力测量 在机组附近用大气压力计测量，试验开始和结束各测一次，取平均值。

Ａ３．７ 转速测量 采用转速表直接测量风机主轴转速，在同一试验条件下测量三次，取平均值。如采用累计式转速表应测量３０ｓ以上。

Ａ３．８ 功率测量 在测量风量的同时，直接测量电流、电压或功率等参数。

Ａ４数据整理

每一台试验机组应给出：

ａ．相应转速下机组全压（Ｐａ）对标准状态下风量（ｍ３/ｈ）的性能曲线或图表。

ｂ．相应转速下，输入功率对风量的曲线。
