附录Ｂ 组合式空调机组风量、风压现场试验方法（补充件）

本附录规定了组合式空调机组使用现场的风量、风压试验条件和方法。

Ｂ１现场试验的一般条件

Ｂ１．１ 由试验机组至流量和压力测量截面之间的风管应不漏气。

Ｂ１．２ 试验机组，应在额定风量下测量，其波动应在额定风量±１０％之内。

Ｂ１．３ 变风量机组，至少应测量三个工况点，即最大、最小和中间风量工况。

Ｂ１．４ 机组的测试工况点，可通过系统风阀调节，但不得干扰测量段的气流流动。

Ｂ１．５ 应按照本标准６．２条规定的试验工况和试验仪表精度进行试验。

Ｂ２试验方法

Ｂ２．１ 风量测量

Ｂ２．１．１ 测量截面应选择在机组入口或出口直管段上，距上游局部阻力管件两倍以上管径的位置。

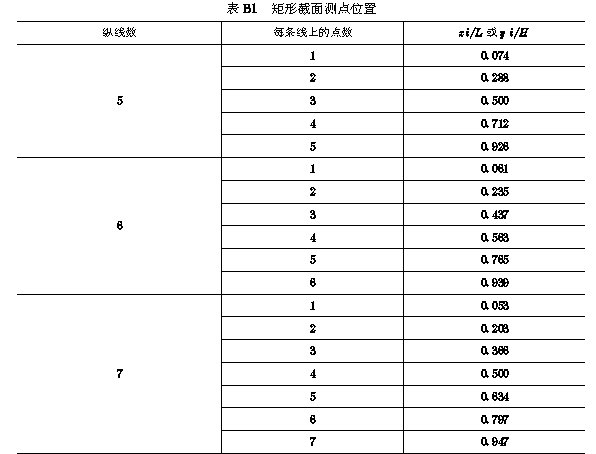

Ｂ２．１．２ 矩形断面的测点数见表Ｂ１，具体规定如下：

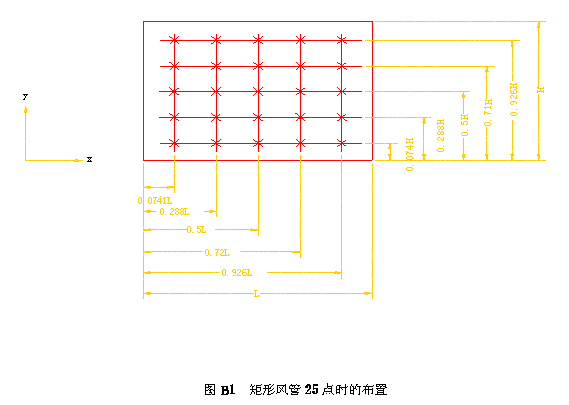

ａ．当矩形截面长短边之比小于１．５时，在截面上至少应布置２５个点，见图Ｂ１。对于长边大于２ｍ的截面，至少应布置３０个点（６条纵线，每个纵线上５个点）。

ｂ．矩形截面长短边之比大于等于１．５时，在截面上至少应布置３０个点（６条纵线，每个纵线上５个点）。

ｃ．对于长边小于１．２ｍ的截面，可按等面积划分成若干个小截面，每个小截面的边长２００～２５０ｍｍ。

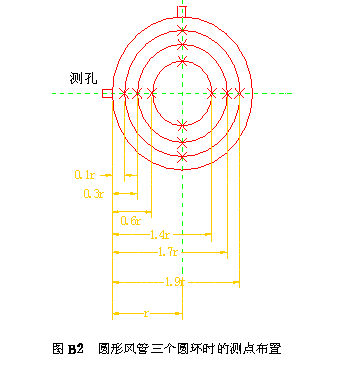

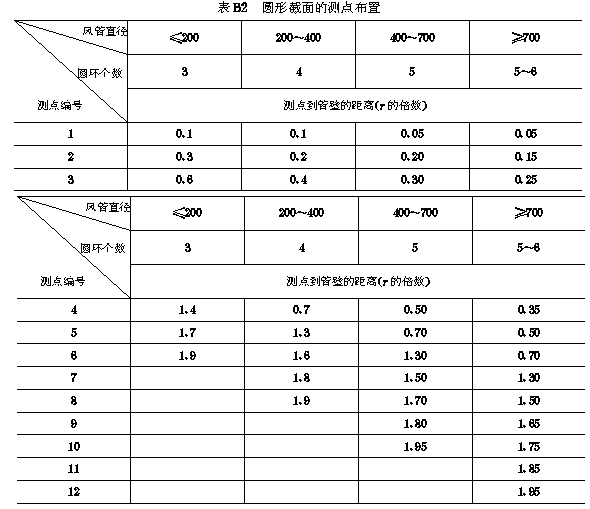

Ｂ２．１．３ 圆形截面测点可按图Ｂ２和表Ｂ２布置。

Ｂ２．１．４ 测量方法

ａ．测量所选截面上各点的速度。速度的测量一般可采用皮托管和微压计，但当动压差小于１０Ｐａ时，推荐采用其他仪表如热电风速仪等；

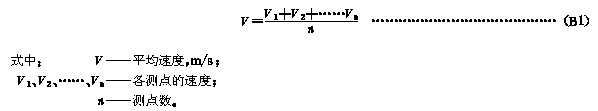

ｂ．断面上的平均速度用下式计算：

ｃ．至少应重复进行三次测量，取其平均值；

ｄ．由断面风速和面积得出风量；

ｅ．试验结果应换算成标准空气状态下的风量。

Ｂ２．２ 机组进、出口静压测量

Ｂ２．２．１ 机组进口和出口静压应选择靠近机组接管处直接测量。

Ｂ２．２．２ 采用压力测孔测量静压，测孔应相互垂直，内表面必须光滑。如果是矩形截面，测孔应在侧壁的中心。

Ｂ２．２．３ 用皮托管和压力计测量截面上的静压，应重复三次，取平均值。

Ｂ２．３ 机组全压 按下式计算机组全压（Ｐｔ）

Ｐｔ＝Ｐｔ２-Ｐｔ１

式中：Ｐｔ２、Ｐｔ１机组出口、进口全压，Ｐａ。均为测量静压的断面处的实测值。

Ｂ２．４ 功率测量 用功率计或电流电压表直接测量机组的输入功率或电流、电压。
