品种规格

３．１ 窗厚度基本尺寸系列

３．１．１ 窗厚度基本尺寸按窗框厚度构造尺寸区分，见表１。

３．１．２ 未列窗厚度尺寸系列，相对于基本尺寸系列在±２ｍｍ之内，可靠近基本尺寸系列。

３．２ 窗洞口尺寸系列

３．２．１ 窗的宽度、高度构造尺寸，主要根据窗框厚度构造尺寸和洞口安装要求确定。

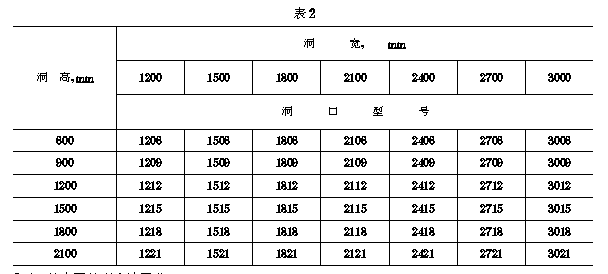

３．２．２ 基本窗洞口的规格型号见表２。

３．２．３ 除表２规定外，允许窗与窗之间任意组合，组合后的洞口尺寸应符合ＧＢ５８２４的规定。

３．３ 按性能区分

３．３．１ 依据不同建筑物的使用要求，按照风压强度、空气渗透和雨水渗漏三项性能指标，将产品划分为Ａ、Ｂ、Ｃ三类，见表１０。

３．３．２ 按空气声隔声性能对产品进行区分，凡空气声计权隔声量≥２５ｄＢ时为隔声窗，见表１１。

３．３．３ 按保温性能对产品进行区分，凡传热阻值≥０．２５ｍ２·Ｋ/Ｗ时为保温窗（见表１２）。

３．４ 按表面处理方法区分ａ．阳极氧化法；ｂ．阳极氧化覆合表膜法。

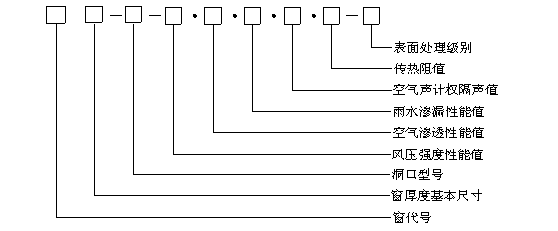

３．５ 标记示例

例１：ＴＬＣ６０-３０１２-２０００·１．５·２５０·２５·０．２５-Ⅱ

ＴＬＣ——推拉铝合金窗；

６０——窗厚度基本尺寸为６０ｍｍ；

３０１２——洞口宽度为３０００ｍｍ，洞口高度为１２００ｍｍ；

２０００——风压强度性能值为２０００Ｐａ；

１．５——空气渗透性能值为１．５ｍ３/ｍ·ｈ；

２５０——雨水渗漏性能值为２５０Ｐａ；

２５——空气声计权隔声值为２５ｄＢ；

０．２５——传热阻值为０．２５ｍ２·Ｋ/Ｗ；

Ⅱ——阳极氧化膜厚度为Ⅱ级。

例２：ＴＬＣ７０-１５０９-２５００·１．５·０．２５-ＴⅡ

ＴＬＣ——推拉铝合金窗；

７０——窗厚度基本尺寸为７０ｍｍ；

１５０９——洞口高度为１５００ｍｍ，洞口高度为９００ｍｍ；

２５００——风压强度性能值为２５００Ｐａ；

１．５——空气渗透性能值为１．５ｍ３/ｍ·ｈ；

０——表示对雨水渗漏性能无要求；

２５——空气声计权隔声值为２５ｄＢ；

——保温性能无要求；

ＴⅡ——阳极氧化覆合薄膜厚度为ＴⅡ级注：在产品上做标记时，可省略性能及膜厚标记。
