品种规格

３．１ 窗厚度基本尺寸系列

３．１．１ 窗厚度基本尺寸按窗框厚度构造尺寸区分，见表１。

３．１．２ 未列窗厚度尺寸系列，相对于基本尺寸系列在±２ｍｍ之内，可靠近基本尺寸系列。

３．２ 窗洞口尺寸系列

３．２．１ 窗的宽度、高度构造尺寸，主要根据窗框厚度构造尺寸和洞口安装要求确定。

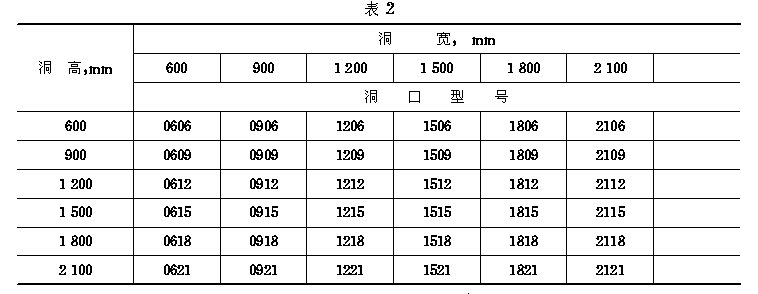

３．２．２ 基本窗洞口的规格型号见表２。

３．２．３ 除表２规定外，允许窗与窗之间任意组合，组合后的洞口尺寸应符合ＧＢ５８２４的规定。

３．３ 按性能区分

３．３．１ 依据不同建筑物的使用要求，按风压强度、空气渗透和雨水渗漏三项性能指标，将产品划分为Ａ、Ｂ、Ｃ三类，见表１０。

３．３．２ 按空气声隔声性能对产品进行区分，凡空气声计权隔声量≥２５ｄＢ时为隔声窗，见表１１。

３．３．３ 按保温性能对产品进行区分，凡传热阻值≥０．２５ｍ２·Ｋ/Ｗ时为保温窗，见表１２。

３．４ 按表面处理方法区分ａ．阳极氧化法；ｂ．阳极氧化覆合表膜法。

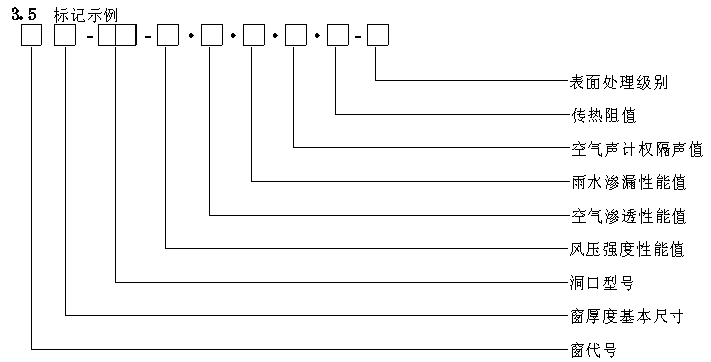

３．５ 标记示例

例１：

ＰＬＣ５５-１５０９-３０００·１．５０·３５０·２５·０．３３-Ⅱ

ＰＬＣ——平开铝合金窗；

５５——窗厚度基本尺寸为５５ｍｍ；

１５０９——洞口宽度为１５００ｍｍ，洞口高度为９００ｍｍ；

３０００——风压强度性能值为３０００Ｐａ；

１．５０——空气渗透性能值为１．５０ｍ３/ｍ·ｈ；

３５０——雨水渗漏性能值为３５０Ｐａ；

２５——空气声计权隔声值为２５ｄＢ；

０．３３——传热阻值为０．３３ｍ２·Ｋ/Ｗ；

Ⅱ——阳极氧化膜厚度为Ⅱ级。

例２：

ＨＰＬＣ４５-１５１８-２０００·１．５０·２００-ＴⅠ

ＨＰＬＣ——滑轴平开铝合金窗；

４５——窗厚度基本尺寸为４５ｍｍ；

１５１８——洞口宽度为１５００ｍｍ，洞口高度为１８００ｍｍ；

２０００——风压强度性能值为２０００Ｐａ；

１．５０——空气渗透性能值为１．５０ｍ３/ｍ·ｈ；

２００——雨水渗漏性能值为２００Ｐａ；

——隔声、保温性能无要求；

ＴⅠ ——阳极氧化覆合表膜厚度为ＴⅠ级。

注：

在产品上做标记时，可省略性能和膜厚标记。
