检验规则

７．１ 检验分类

７．１．１ 出厂检验

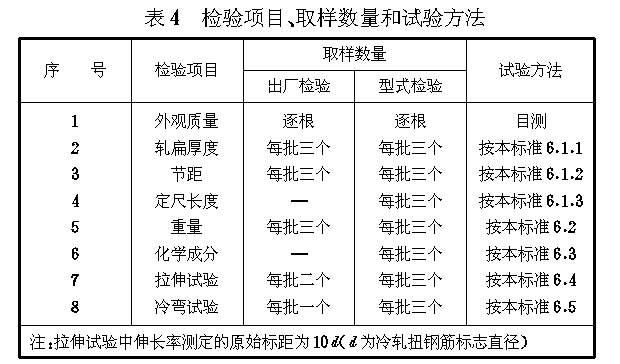

冷轧扭钢筋的出厂检验是以验收批为基础的，其检验项目、取样数量和试验方法应符合 表４ 的规定，并将检验结果填入附录Ｂ（提示的附录）表Ｂ１中。

７．１．２ 型式检验

７．１．２．１ 冷轧扭钢筋的型式检验是对本标准的技术要求规定内
容进行全面检验。

７．１．２．２ 凡属下列情况之一者应进行型式检验：

ａ）新产品或老产品转厂生产的试制定型鉴定（包括技术转让）；

ｂ）正式生产后，当材料、工艺有较大改变而可能影响产品性能时；

ｃ）正常生产每台冷轧扭轧机积累产量达１０００ｔ后周期性进行；

ｄ）长期停产后，恢复生产时；

ｅ）出厂检验结果与上次型式检验有较大差别时；

ｆ）国家质量监督机构提出进行型式检验要求时。

７．２ 验收批与抽样规则

７．２．１ 分批规则

冷轧扭钢筋验收批应由同一牌号、同一规格尺寸、同一台轧机、同一台班的钢筋组成，且每批不大于１０ｔ，不足１０ｔ按一批计。

７．２．２ 冷轧扭钢筋的试样由验收批钢筋中随机抽取。取样部位应距钢筋端部不小于５００ｍｍ。试样长度宜取偶数倍节距，且不应小于４倍节距，同时不小于５００ｍｍ。

７．３ 判定规则

７．３．１ 当全部检验项目均符合本标准规定，则该批钢筋判定为合格。

７．３．２ 当检验项目中有一项检验结果不符合本标准有关条文要求，则应从同一批钢筋中重新加倍随机取样，对不合格项目进行复检。若试样复检后合格，该批钢筋可判定为合格。否则根据不同项目按下列规则判定。

ａ）当抗拉强度、拉伸、冷弯试验不合格，或重量负偏差大于５％时，该批钢筋判定为不合格。

ｂ）当仅轧扁厚度小于或节距大于本标准规定，仍可判定为合格，但需降直径规格使用。例如：标志直径为Φ ｔ １４降为Φ ｔ １２使用；Φ ｔ １２降为Φ ｔ １０使用，…，以此类推。
