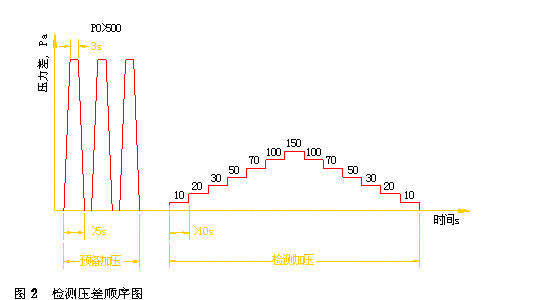

检测 ４．１ 检测项目 建筑外门的空气渗透性能和雨水渗漏性能。 ４．２ 检测装置 检测装置应能检测外门的空气渗透性和雨水渗漏性。见图１。 ４．３ 检测准备 ４．３．１ 试件的数量及选取方法 同一类型规格的外门应选取三樘试件，对每个试件检测其空气渗透性能和雨水渗漏性能，应该采用随机抽样的方法选取试件。如果是专门制作的样品，必须在检测报告中加以说明。 ４．３．２ 对试件的要求 ４．３．２．１ 试件应为生产厂家检验合格准备出厂的产品，不得加设任何附件或采用其他改善措施。 ４．３．２．２ 试件镶嵌、装修和油饰应符合设计要求。 ４．３．３ 试件安装 ４．３．３．１ 试件安装在具有足够刚度的检测装置的试件安装口上或镶嵌框上。 ４．３．３．２ 试件与检测装置的试件安装口或镶嵌框之间的连接方式应尽可能与实际安装要求相一致。安装好的试件要求垂直，上、下框要求水平，不允许因安装出现变形。 ４．３．３．３ 试件表面不可沾有油污等不洁物。 ４．３．３．４ 试件安装完毕后，将试件上所有可开关的部分开关５次，最后关紧。 ４．４ 检测方法 ４．４．１ 外门空气渗透性能的检测方法 试件安装在检测装置的试件安装口上后，开动风机按图２和表３所示的检测压差顺序，向静压箱内加压。 ４．４．１．１ 预备加压，先施加三个压力脉冲（Ｐｏ），试件两侧压力差至少为５００Ｐａ。升压过程不得少于１ｓ，不得超过１０ｓ，压力持续时间不得少于３ｓ。 ４．４．１．２ 测定附加渗透量ｑｆ测定的方法是：将试件的开启缝隙密封起来。如采用干法镶嵌玻璃的镶嵌缝亦应密封。然后按表３所示的检测压力差逐级加压，每级压力作用时间不得少于１０ｓ。记录各级压力差作用下通过试件的空气量ｑｆ（ｍ３/ｈ）。 注：如能将附加渗透量控制在极小范围内时，可不用每次测量。 ４．４．１．３ 测定总渗透量ｑｚ。去除试验中所加的密封措施后，再按表３所示的检测压力差逐级加压，加压时间和空气量测定方法与４．４．１．２相同。 ４．４．２ 外门空气渗透性能测定值的整理方法 ４．４．２．１ 分别计算出每级检测压力差在升降压过程中两个附加渗透量测定值的平均值ｑｆ（ｍ３/ｈ）和总渗透量两个测定值的平均值ｑｚ（ｍ３/ｈ），则门试件本身在各级压力差下的空气渗透量ｑｔ（ｍ３/ｈ）可按式（１）计算： 然后，再利用式（２）将ｑｔ换算成标准状态下的渗透量ｑ（ｍ３/ｈ）。 将标准状态下试件的空气渗透量值ｑ（ｍ３/ｈ）除以试件开启缝长度ｌ（ｍ）或试件面积Ａ（ｍ２），即可得出各级压差下单位开启缝长的空气渗透量值ｑｏ（ｍ３/ｍ·ｈ），或单位面积的空气渗透量值ｑａｏ（ｍ３/ｍ２· ｈ）。 ｑｏ＝ｑ/ｌ ｑａｏ＝ｑ/Ａ ４．４．２．２ 确定分级指标值 为了保证分级指标值的准确度，采取由检测压力差为１００Ｐａ时的测定值ｑｏ或ｑａｏ按式（５）或式（６）换算为检测压力差为１０Ｐａ时的相应值ｑｏ（ｍ３/ｍ·ｈ）或ｑａｏ（ｍ３/ｍ２·ｈ）。公式 分级指标值为三樘试件的ｑｏ或ｑａｏ的平均值。然后对照表１确定外门的空气渗透性所属等级。其他压力差时的测值除了作为定级值的参考值外还可用作计算空气渗透负荷。 ４．４．３ 外门雨水渗漏性能的检测方法 ４．４．３．１ 稳定加压法 ａ．按图３和表４的顺序加压。预备加压的方法同４．４．１．１在紧接检测空气渗透性后检测雨水渗漏性时，可省略预备加压。 ｂ．淋水：预备加压后对整个试件均匀地淋水，直至检测完毕。淋水量为２Ｌ/ｍ２·ｍｉｎ。水温应在８～２５℃范围内。 ｃ．观察：在逐级升压及持续作用过程中，观察并记录雨水渗漏状况，直至可判断为失去水密功能为止。代表各种渗漏状况的符号列于表５。 ４．４．３．２ 波动加压法 按图４和表６的顺序加压，预备加压、淋水及观察方法同４．４．３．１稳定加压法。 ４．４．４ 外门雨水渗漏性能的测值整理方法 ４．４．４．１ 记录逐级压力差下的雨水渗漏情况，直至试件出现严重渗漏时的检测压力差。利用表５中的符号标明试件各部分的渗漏状况。 ４．４．４．２ 以试件出现严重渗漏时所承受的压力差值作为雨水渗漏性能的判断基础。以该压力差的前一级压力差值作为试件雨水渗漏性能的分级指标值。 ４．５ 检测报告 检测报告必须包括下列内容： ａ．试件来源、试件编号，并说明该试件是随机抽样或专门制作的样品； ｂ．试件品种、型号、规格、尺寸及有关图示（包括外门的立面、剖面、开启方向、材质、型材截面和附件截面）； ｃ．玻璃的品种、厚度、玻璃最大尺寸及镶嵌方法； ｄ．密封材料的名称、牌号和材质； ｅ．附件的名称、牌号、材质及其功能质量； ｆ．检测用的主要仪器设备； ｇ．检测室的温度和气压； ｈ．检测结果； ｉ．检测日期和检测人员。 |
