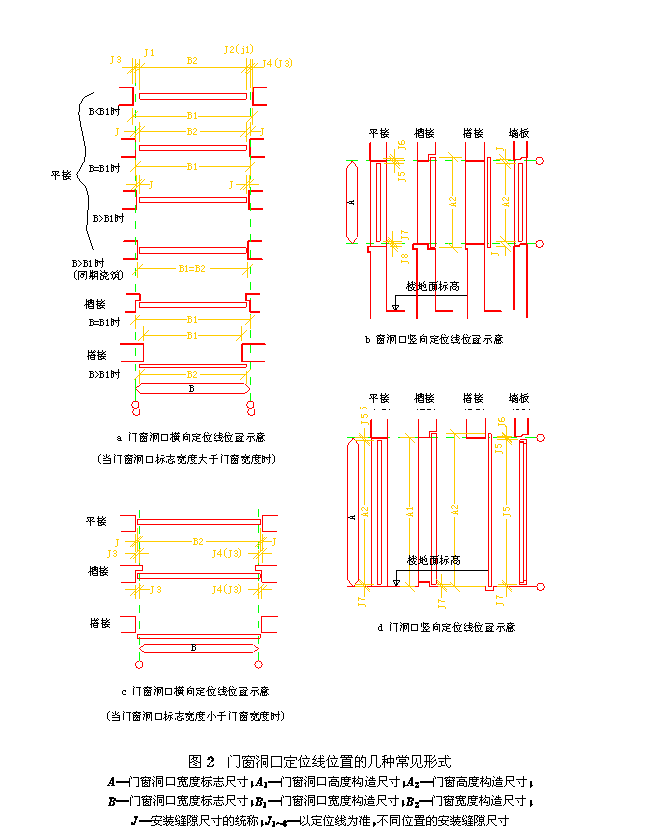

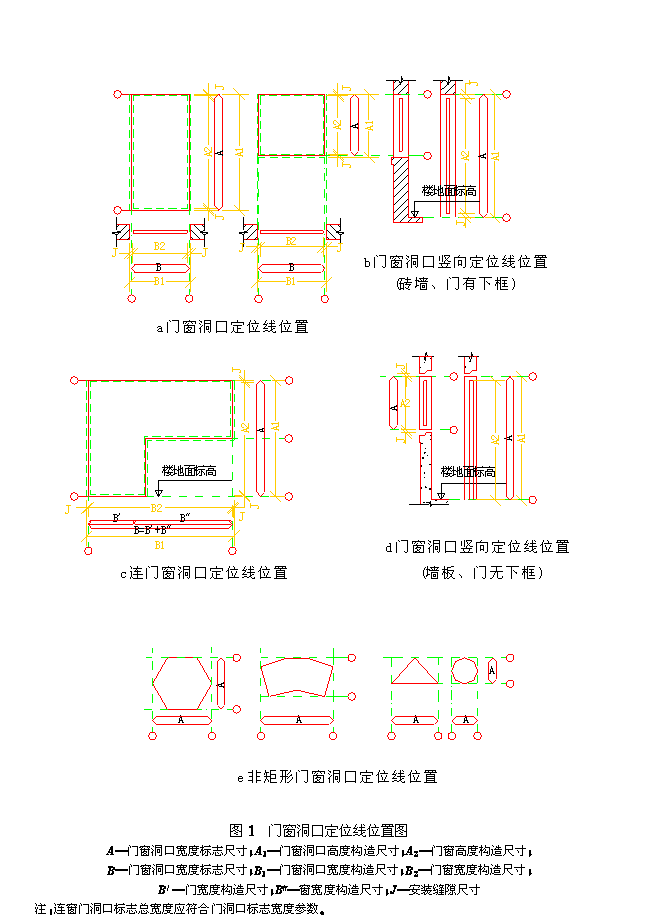

名词解释 名词解释见 图１ Ａ—门窗洞口宽度标志尺寸； Ａ１—门窗洞口高度构造尺寸； Ａ２—门窗高度构造尺寸； Ｂ—门窗洞口宽度标志尺寸； Ｂ１—门窗洞口宽度构造尺寸； Ｂ２—门窗宽度构造尺寸； Ｂ—门宽度构造尺寸； Ｂ″—窗宽度构造尺寸； Ｊ—安装缝隙尺寸注：连窗门洞口标志总宽度应符合门洞口标志宽度参数。 图２ ２．１ Ａ—门窗洞口宽度标志尺寸； Ａ１—门窗洞口高度构造尺寸； Ａ２—门窗高度构造尺寸； Ｂ—门窗洞口宽度标志尺寸； Ｂ１—门窗洞口宽度构造尺寸； Ｂ２—门窗宽度构造尺寸； Ｊ—安装缝隙尺寸的统称； Ｊ１～８—以定位线为准，不同位置的安装缝隙尺寸 ２．１ 门窗洞口尺寸系列 是确定门窗洞口宽、高的一系列尺寸和由它们组成的指定规格。门窗洞口标志尺寸宽度（Ｂ）、高度（Ａ）的单位为毫米。 ２．１．１ 门窗洞口宽、高定位线 是门窗洞口宽、高标志尺寸的位置线，作为协调门窗洞口构造尺寸与门窗之间的主要依据。 ２．１．２ 门窗洞口的宽、高构造尺寸 是指该洞口的净宽（Ｂ１）、净高（Ａ１）尺寸。 ２．１．３ 门窗的宽、高构造尺寸 是指门窗外形的宽度（Ｂ２）、高度（Ａ２）尺寸。 ２．２ 门窗洞口的规格型号 由门窗洞口标志宽度和高度的千、百位数字，前后顺序排列组成的四位数字表示。 例如：门窗洞口的标志宽度为１５００ｍｍ、标志高度为２４００ｍｍ时，其型号为１５２４。 ２．３ 门窗的建筑安装构造缝隙尺寸 以Ｊ表示；为区分门窗洞口定位线与门窗洞口或门窗边缘之间的不同缝隙分尺寸，分别以Ｊ１、Ｊ２、……、Ｊ８表示。 ２．４ 连窗门 系门与窗的组合形式，其洞口的标志总宽度应符合门洞口标志宽度参数。 ２．５ 非矩形门窗 系外形不是矩形的门或窗。 |
