１５．４桥涵勘察

１５．４．１ 小桥、涵洞勘察应包括下列内容：

１查明地貌、地层、岩性、地质构造、天然沟床稳定状态、隐伏的基岩斜坡、不良地质和特殊地质。

２查明小桥、涵洞地基水文地质条件，必要时进行水文地质试验，提出地下水参数并取水样进行水质分析。

３每座小桥、涵洞根据地形、地质复杂程度，勘探点可定为１～３个。各类土层应取样进行物理力学试验。

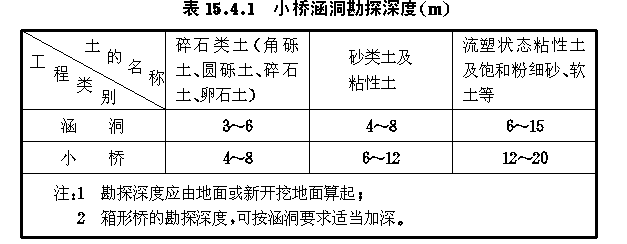

４基础置于土中的小桥、涵洞勘探深度，可按 表１５．４．１ 确定。

５资料编制包括工程地质说明、桥址工程地质纵剖面图或涵洞轴向工程地质纵剖面图及勘探、测试资料。

１５．４．２ 中桥、大桥、特大桥、高跨线桥勘察应包括下列内容：

１桥渡位置应选在工程地质条件较好的地段。

２查明桥渡区的地形、地貌、地层、岩性、地质构造及岸坡稳定性，查明断层破碎带及活动情况，查明墩台范围内有无软弱夹层，提出地基稳定性评价及处理意见。

３查明土层成因类型、物质成分、结构特征、密实度、含水程度及下伏基岩面的形态。

４基明桥渡区不良地质、特殊地质范围及对墩台稳定的影响，提出工程措施建议。

５查明墩台及调节建筑物基底岩土的物理力学性质，确定地基承载力。

６查明桥渡区水文地质条件主地基地渗透性，预测基坑可能出现涌水、流砂、液化等情况。

７粘性土和岩石应取样进行试验；砂类土地基应判别液化势。

８地表水及地下水应取样进行水质分析，并应提供地下水参数。

９每个墩台宜有一个钻孔。当地质条件复杂时，每个墩台可有２～５个钻孔。

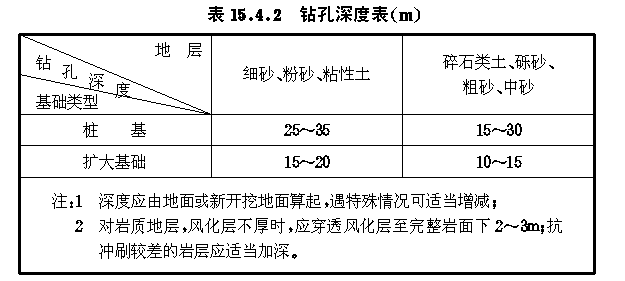

１０钻孔深度宜按 表１５．４．２ 确定。

１１资料编制应包括工程地质说明、桥址工程地质图（１∶５００～１∶２０００）、桥址工程地质纵剖面科（水平１∶２００～１∶２０００，垂直１∶２０～１∶２００），必要时作墩台工程地质横剖面图，并应附勘探、测试资料。
