９．８波速试验

９．８．１ 波速试验可采用跨孔法、单孔法和面波法。

９．８．２ 波速试验可用于下列目的之一：

１划分场地土类型、计算场地卓越周期、判别地基土液化的可能性，提供地震反应分析所需的场地土动力参数。

２计算设计动力机器基础和计算结构物与地基土共同作用所需的动力参数。

３判定碎石土的密实度，评价地基土加固处理的效果。

４利用岩体纵波速度与岩石单轴极限抗压强度对比划分围岩类别，确定岩石风化程度，并初步确定基床系数，围岩稳定程度。

９．８．３ 跨孔法应设置２个或３个试验孔，且成一条直线，在第四系覆盖层地段孔距宜为３～５ｍ，在基岩地段孔距宜为８～１５ｍ。试验钻孔应圆直，并应下定向套管，套管与孔壁间应灌浆或填砂。

９．８．４ 竖向测试点间距宜为１～２ｍ，三分量传感器应紧贴套管壁，同一深度的剪切波，锤击应正反向重复激振，并应互换激振孔与接收孔，经重复试验，确定剪切波的初至时间。

９．８．５ 当钻孔深度大于１５ｍ时，应对试验孔进行测斜，测斜点竖
向间距宜为１ｍ，测得每一试验深度的倾斜角与方位。

９．８．６ 单孔法剪切波速试验，激振板长２～３ｍ应放置在距孔口１～３ｍ处，且应与地面紧密接触，激振板上压重５００ｋｇ，试验时对木
板两端应分别水平激振。

９．８．７ 面波法波速试验，可根据测定的不同激振频率下瑞利波的波长，确定地表以下一个波长深度范围内土的平均波速。

９．８．８ 波速试验成果分析应包括下列内容：

１在波形记录上识别压缩波和第一个剪切波的初至时间。

２根据压缩波和剪切波的传播时间和距离，确定压缩波与剪切波的波速。

３确定地层小应变的剪切模量、弹性模量、泊松比和动刚度。

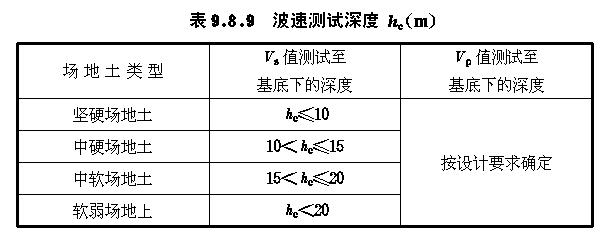

９．８．９ 压缩波速Ｖｐ值和剪切波速Ｖｓ值的测试深度，应按 表９．８．９ 确定。

９．８．１０ 每个车站、区间在同一地质单元内，其波速试验孔数不应
少于４个。
