６．５水域地形测量

６．５．１ 线路经过的水域应测绘水底地形图和水下纵、横断面图。

６．５．２ 测深点的布设可采用断面法和散点法。

６．５．３ 测深断面宜垂直于河流岸线，当线路中线与岸线近似正交时，可平行于线路中线布设。断面间距在图上为２０ｍｍ，断面的起、终点应位于岸上，且埋桩。并应按本规范第６．１．４条的规定测量断面起、终点的平面位置和高程。

６．５．４ 测深点定位可采用下列方法：

１断面法测深点间距为图上１０ｍｍ，距起、终点的距离可采用光电测距法、断面索法、单角交会法等方法测定。方向可用经纬仪控制。

２散点法测深点间距为图上２０～３０ｍｍ，测深点定位可采用交会法、极坐标法和ＧＰＳ定位等方法。点位中误差在图上不应大于２ｍｍ。

６．５．５ 测深前，应对测深仪器、工具进行检定。测深时，可用不同仪具的测深值进行检核。

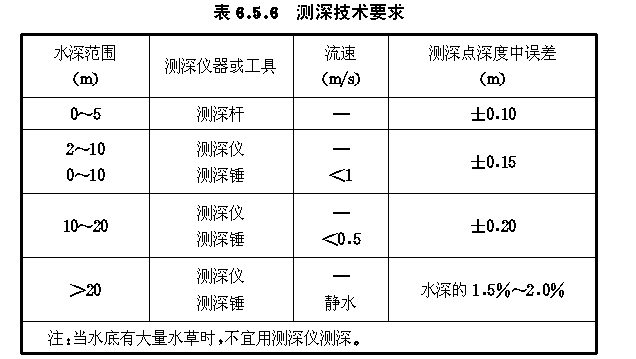

６．５．６ 测深精度应符合 表６．５．６ 的规定。

６．５．７ 在测深开始及结束时，应测断面处的水位。若水位涨落较快，应定时测量水位，并记录各测点测深时间。也可设置临时水尺，与测深同步观测水位。

６．５．８ 水域地形测量完成后除应绘制水域等高线图外，水域与地面等高线还应进行拼接。
