６．３地下建筑物测绘

６．３．１ 地下建筑物应包括与工程有关的人防工程、地下车库和停车场、地下商店、仓库以及各种地下通道、出入口、竖井等均应详细测绘。

６．３．２ 图根控制应布设成附合导线，对无出入口的地下建筑物可布设支导线。

６．３．３ 导线测量应符合下列规定：

１地上图根导线的技术要求，应按本规范第５．２节的规定执行。

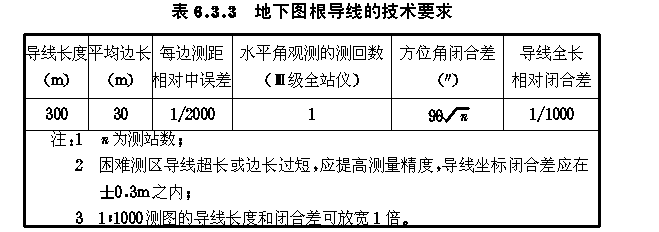

２地下图根导线可附合在地上图根导线点、精密导线点或城市导线点上，其技术要求应符合 表６．３．３ 的规定。

６．３．４ 地下图根导线宜通过地下建筑物的出入口直接与地面控制点联测。

６．３．５ 地下建筑物的平面图施测要求除应按本规范第５．３节和第５．４节的有关规定执行外，还应符合下列规定：

１测定建筑物的内壁确定其轮廓后，应调查或探测墙壁厚度，并应加绘外墙符号；困难时，次要建筑物可仅绘内壁线。

２地下建筑物的底面高程注记应加圆括号。

３测绘地下建筑物的各种附属设施。

６．３．６ 地下通道除测量巷道及附属设施的平面位置外，还应测量起点、终点、折点、交点、变坡点等处底板的高程，并应根据通道断面形状进行断面测量。在地下通道平面图上应注记断面尺寸、衬砌材料和通道名称。
