５．２图根控制测量

５．２．１ 图根点应利用地下铁道、轻轨交通工程地面各级控制点，也可合理利用城市各等级控制点进行加密。图根点密度应执行国家现行标准《城市测量规范》ＣＪＪ８的有关规定，在车站地区宜适当加密。

５．２．２ 图根平面控制测量宜采用附合导线，图根导线一般不超过二次附合。当无法附合时，可布设支导线，其全长为本规范表５．２．３中附合导线长度的１／２，折角不得多于４个，端点的点位中误差在图上应在±０．３ｍｍ之内。

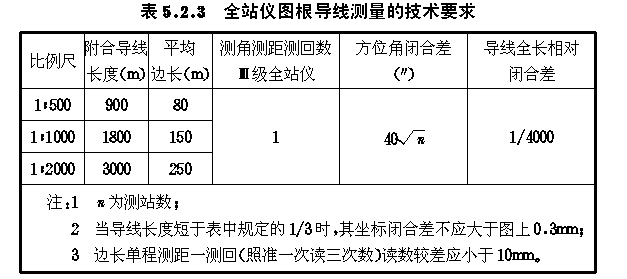

５．２．３ 全站仪图根导线测量的技术要求，应符合 表５．２．３ 的规
定。

５．２．４ 图根导线的边长与折角测量也可采用钢尺量距和光学经纬仪测角。钢尺量距，宜采用双次丈量法。当尺长改正数大于１／１００００，坡度大于２／１００，量距温度与钢尺检定温度相差超过１０℃时，应分别加尺长改正、倾斜改正和温度改正。光学经纬仪测角，一般使用不低于ＤＪ６级经纬仪。

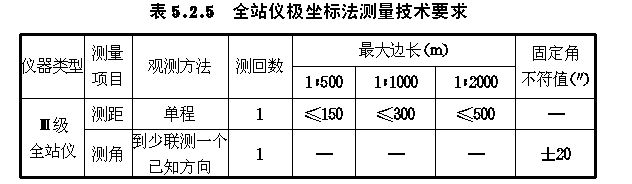

５．２．５ 当线路经过城区密集居民点时，可采用全站仪极坐标法测定图根导线点平面坐标，其技术要求应符合 表５．２．５ 的规定。

５．２．６ 图根高程控制，可采用图根水准或光电测距三角高程测量方法测定，并应布设成附合路线形式。困难地区无法布设附合路线时，可布设支线，但应加强检核。

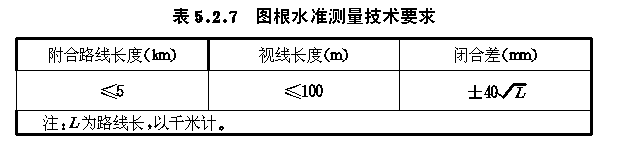

５．２．７ 图根水准测量，使用不低于ＤＳ１０级水准仪，采用单程观测，其主要技术要求应符合 表５．２．７ 的规定。

５．２．８ 光电测距三角高程导线测量，宜与图根导线测量同时进行。垂直角采用中丝法一测回，边长单程观测一测回。仪器高、觇牌高应量至毫米。闭合差应在±１２乘以(ｎ平方根)的积ｍｍ（ｎ为测站数）之内。
