变形测量

１７．１一般规定

１７．１．１ 变形测量应包括在工程施工和运营阶段自身建筑物、工程沿线变形区内地表建筑物、道路以及地下建筑物、地下管线设施等的变形测量。

１７．１．２ 变形测量应包括如下内容：

１施工阶段支护、结构工程的变形测量。

２施工阶段沿线环境的变形测量。

３运营阶段线路、结构和环境的变形测量。

１７．１．３ 应根据地层岩土条件、埋深和结构特点、支护类型、开挖方式以及环境状况等因素统一制定变形测量方案，并按工程需要适时开展变形测量工作。

１７．１．４ 应根据变形体的特点，作业环境和观测精度要求可选择大地测量和近景摄影测量等方法，也可选择位移计、收敛计、测斜仪、沉降仪等物理仪器进行变形测量。

１７．１．５ 应按下列要求建立变形监测控制网：

１水平位移监测控制网的布设应符合下列要求：

１）水平位移监测控制网的布设独立控制网；

２）水平位移监测控制网可采用三角网、导线网、边角网和视准轴线等形式，当采用视准轴线控制时，轴线上必须设立检核点；

３）水平位移监测控制网中的控制点应埋设在变形区外，按变形测量精度要求可建造具有强制对中器的观测墩，亦可采用对中误差小于０．５ｍｍ的光学对中装置。在变形观测中应定期对其稳定性进行检测。

２垂直位移监测控制网的布设应符合下列要求：

１）垂直位移监测控制网宜采用地下铁道、轻轨交通工程高程系统；

２）垂直位移监测控制网可布设成闭合、附合或结点水准路线等形式；

３）垂直位移监测控制网高程控制点不应少于３个，控制点可按本规范附录Ｂ图Ｂ．０．１、图Ｂ．０．２、图Ｂ．０．３埋设在变形区外的露头基岩、密实的砂卵石层或原状土层中，也可埋设在稳固建筑物的墙上。受条件限制时，在变形区内也可按本规范附录Ｌ图Ｌ．０．１埋设在地铁变形影响深度以下的深层金属管高程控制点。在变形观测中应定期对高程控制点进行检测。

１７．１．６ 可按本规范附录Ｌ图Ｌ．０．２在变形体上能反出变形特征
的部位埋设变形观测点。变形观测点应埋设牢固并易于识别。易遭毁坏部位的变形观测点应加设保护装置。

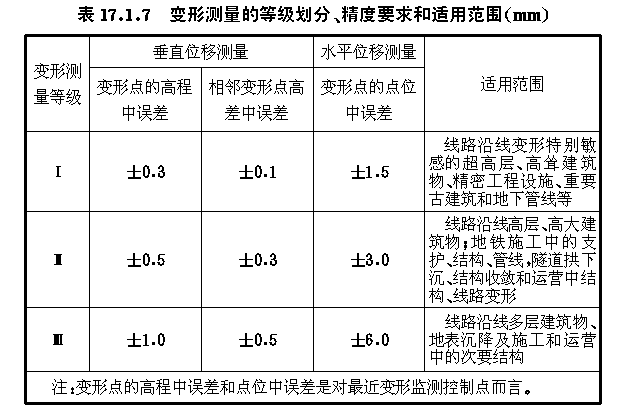

１７．１．７ 变形测量的等级划分、精度要求和适用范围见 表１７．１．７ 。

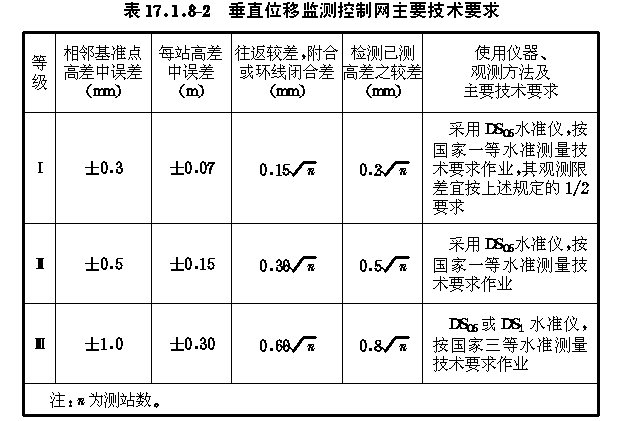

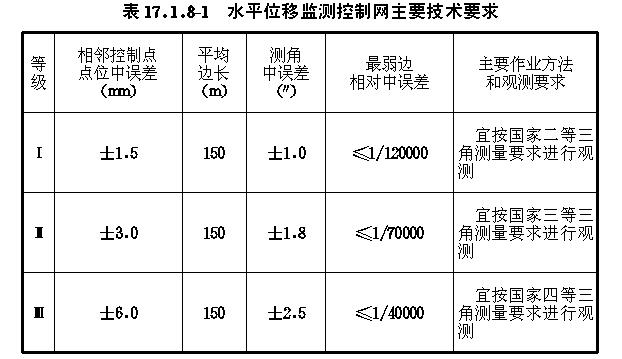

１７．１．８ 变形监测网主要技术要求见 表１７．１．８／１ 和 表１７．１．８／２ 。

１７．１．９ 变形观测点施测精度应符合下列要求。

１水平位移变形点的点位中误差见本规范表１７．１．７。

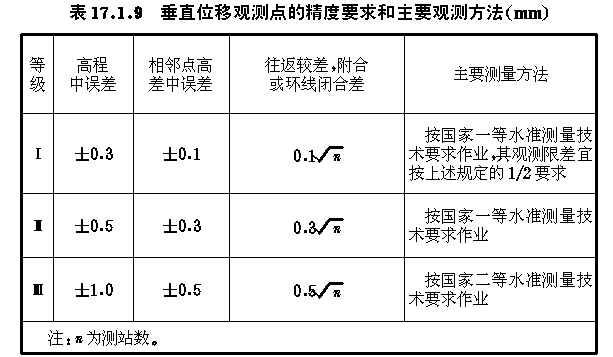

２垂直位移观测点的精度要求和主要测量方法见 表１７．１．９ 。

１７．１．１０ 使用物理仪器进行变形监测，选用的仪器精度不应低于
进行同等变形测量的大地测量仪器精度，对变表点观测的各项测量精度要求不应低于本规范表１７．１．７和表１７．１．９的要求。

１７．１．１１ 在变形观测过程中变形体发生显著变化时，应及时调整变形测量方案，实时进行变形监测。

１７．１．１２ 地下、地上应同步进行变形测量和施工监控量测工作。

１７．１．１３ 对每单元变形体进行变形测量时应采用相同的观测路线和观测方法，使用同一仪器和设备，并应固定观测人员。

１７．１．１４ 观测记录应附施工现状、荷载变化、地层岩土条件、气象
等情况的简单描述。

１７．１．１５ 首次观测时应进行重复测量，取平均值作为初始值。中间观测值出现导常应及时复测。
