车辆段测量

８．１一般规定

８．１．１ 本章适用于车辆段（车场）的施工场地、车场线、建筑物和联络线的施工控制测量和施工测量。

８．１．２ 车辆段场区设计阶段的地形图和管线图测绘，应按本规范第５、第６章的有关规定执行。车场出入线与地面联络线测量应按地面铁路专用线测量有关规定执行。

８．１．３ 车辆段场区的平面控制网，可根据场地特点，采用方格网、基线、导线或三角网等形式。

８．１．４ 施工控制网的精度应符合下列规定：

１平面控制网最弱点点位中误差应在±５０ｍｍ之内，最弱边相对中误差应小于１／１００００。

２高程控制网最弱点的高程中误差应在±２０ｍｍ之内。

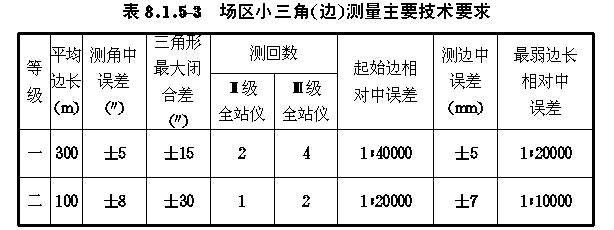

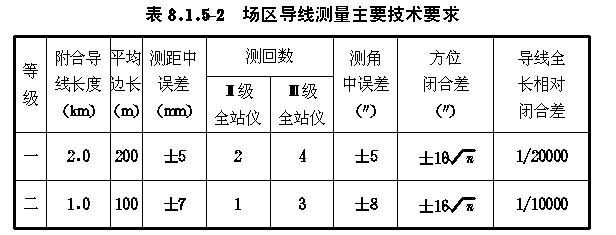

８．１．５ 平面控制网可一次布设，也可分两级布设，各种形式平面控制网的主要技术要求应分别符合 表８．１．５／１ 、 ８．１．５／２ 和 ８．１．５／３ 的要求。

８．１．６ 在进行车辆段测量前应收集下列资料：

１车辆段总平面图。

２车辆段车场线总平面图。

３正线与车场线的连接线线路设计图。

４车辆段建筑平面图（包括车库厂房建筑平面图）。

５车辆段与地面铁路的联络线线路设计图。

６车辆段与场区平面、高程控制测量资料及其点之记。
