第十三节 电气试验设备

第５．１３．１条 １００００千瓦及以上的水电站，应设电气试验室。

总装机１００００千瓦以上集中管理的水电站群，宜设置地区的电气中心试验室。

电气试验室仪器仪表设备的配置标准，可按表５．４选用。

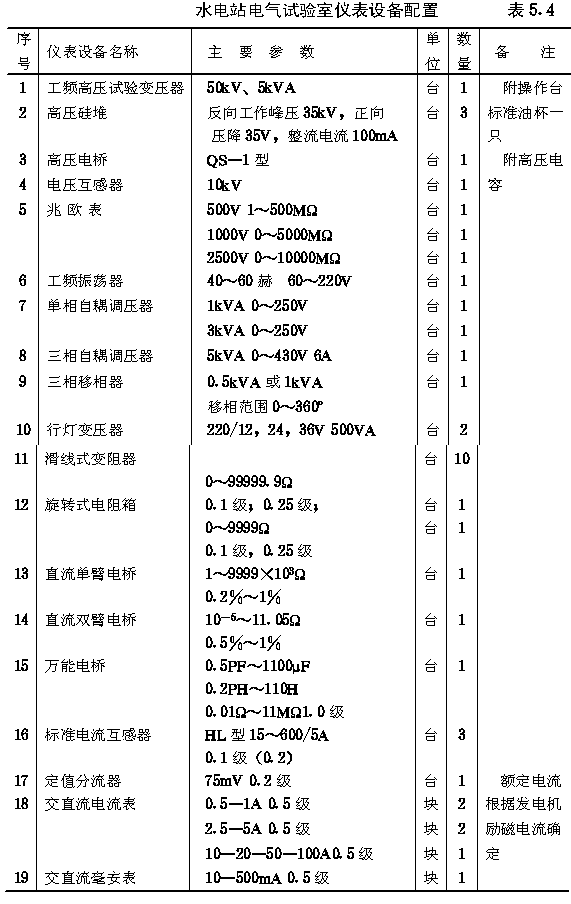

水电站电气试验室仪表设备配置表５．４-1

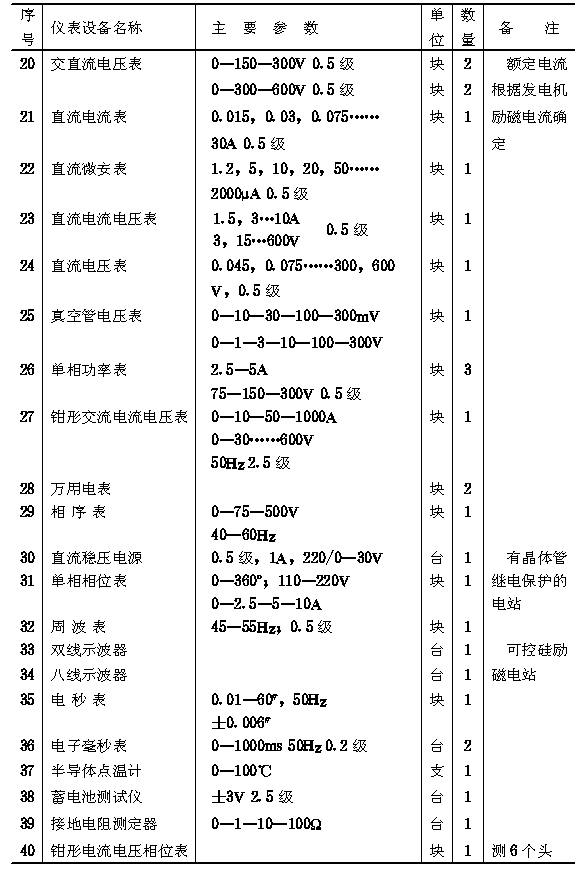

水电站电气试验室仪表设备配置表５．４-2

第５．１３．２条 装机容量小于１００００千瓦且离电气中心试验室偏远的水电站，可根据电站规模和设备特点，配置简易电气试验室。试验室应满足下列要求：

一、对电气测量仪表、继电器及二次接线回路进行调整和校验；

二、对电气二次设备进行简单修理。
