第十节　电气测量仪表装置

第５．１０．１条 　　安装在屏、台、柜上的电气测量仪表，其准确度等级不应低于表５．２的规定。

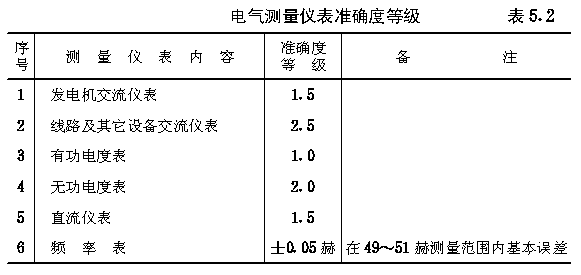

电气测量仪表准确度等级表５．２

第５．１０．２条 　　与仪表连接的分流器、附加电阻和互感器的准确度等级，不宜低于０．５级。仅作电流和电压测量的仪表，可使用１．０级的互感器。对不重要回路的电流表，可用３．０级的电流互感器。

第５．１０．３条 　　选择仪表和互感器的测量范围时，宜使发电机、变压器等电力设备在正常运行情况下，其仪表指示在标度尺工作部分上量限的２/３以上，并在过负荷运行时应有指示。

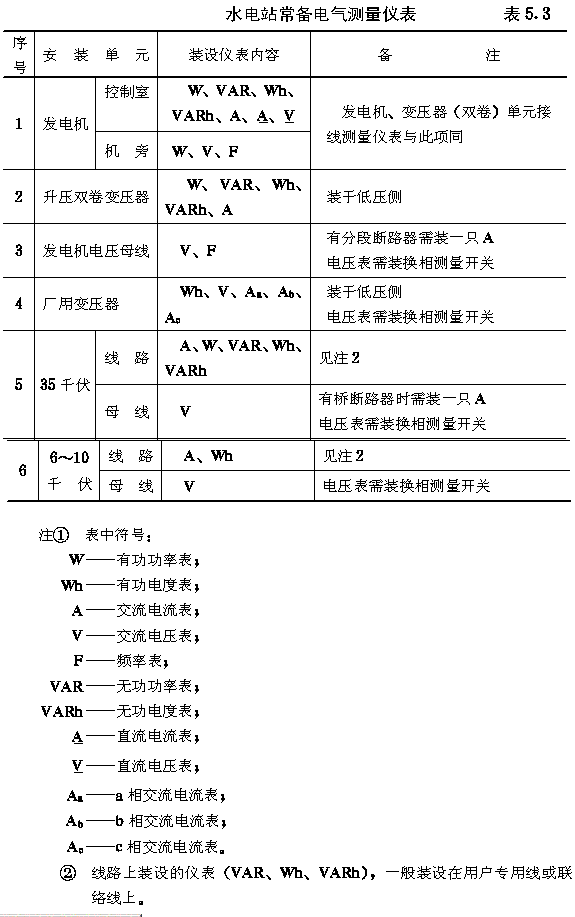

水电站常备电气测量仪表表５．３

第５．１０．４条 　　出现双向电流的直流回路和双向功率的交流回路中，应装设双向标度的电流表和功率表。当电站需分别计量输出和受入电量时，应装设两只具有逆止器的电度表。

第５．１０．５条 　　电气测量仪表与继电保护装置共用一组电流互感器时，两者应分别接到电流互感器不同的二次绕组上。若受条件限制而需共用电流互感器的同一个二次绕组时，应采取安全技术措施。

第５．１０．６条 　　水电站的常备电气测量仪表，可按表５．３的规定装设。
