第五节厂区布量、厂房及升压变电站

第３．５．１条厂区建筑物及交通道路等的布置，应满足电站的安装运行、检修和维护的要求。

第３．５．２条厂区的布置，应符合下列要求：

一、厂区内主要行车道路的宽度宜不小于３．５米，主厂房前应设回车场；

二、厂区的排水系统，当不能自流排水时，应设置专用的排水泵；

三、傍山水电站厂房，山坡上应设置防山洪及滚石的设施；四、厂区应绿化。

第３．５．３条厂区应设置消防设施。厂房的耐火等级不应低于二级，厂区其他建筑物的消防，应符合有关防火规范的规定。

油库与建筑物的防火间距，应符合表３．３的规定。

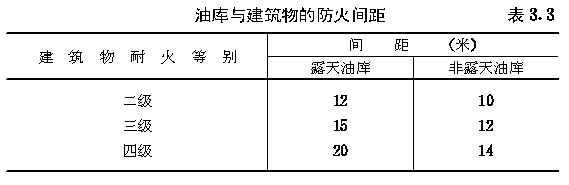

油库与建筑物的防火间距表３．３

第３．５．４条厂房的位置，应结合厂区总布置、厂房型式以及防洪、通风、采光等的要求，通过方案比较确定。主厂房应建在稳定的岩基或坚实的土基上。

第３．５．５条布置在河岸的厂房，宜顺河流方向靠岸布置，不侵占河道的行洪断面，以免洪水直接冲击厂房。并应采取防止厂房在超设计标准洪水时被淹没的措施。

第３．５．６条水电站厂房的型式宜采用地面式厂房。

第３．５．７条水电站尾水渠的位置宜远离泄洪建筑物的出口。当受条件限制，尾水渠可靠近泄洪建筑物出口布置，但两者之间应设导流墙。

第３．５．８条水电站广房的设计洪水标准，一般宜为３０～５０年一遇，其校核洪水标准，应符合下列规定：

一、引水式，坝后式，混合式水电站为２００年一遇；

二、河床式水电站一般宜为３００年一遇，当厂房建筑物级别低于坝（闸）级别时，其洪水标准与坝（闸）的洪水标准宜相同；

三、厂房的防洪高程，应等于校核洪水位加超高，并考虑下游回水的影响。超高不得小于０．５米。

第３．５．９条厂房的防洪建筑物型式，根据水位变幅可按下列型式选择：

一、当水位变幅较小，地形条件允许时，宜在厂房外修建防洪墙或防洪堤；

二、当水位变幅较大时，宜采用厂房挡水。当机组台数不超过１～２台时，可采用圆筒式厂房；

三、当水位变幅大于２５米时，可采用溢流式、坝内式或地下式厂房。

第３．５．１０条厂房主机室的高度，应根据机电设备布置、机组安装和检修、设备吊运及厂房通风、采光的要求确定。水轮机层的高度，应按机电设备布置和通道的要求确定。

第３．５．１１条厂房主机室的宽度，应根据机电设备布置和上、下游侧的通道要求确定。

厂房下部结构的外形轮廓应与上部结构相吻合，排架立柱不宜设在管道上、蜗壳上或尾水管道的顶板上。

第３．５．１２条主厂房机组的间距，应符合下列要求：

一、当采用卧式机组时，应满足安装和检修时能抽出发电机转子的要求，且机组之间的净距应不小于１．５～２．０米；

二、当采用立式机组时，宜按发电机风洞直径、蜗壳和尾水管的尺寸，在平面上统一考虑确定，相邻混凝土蜗壳之间和尾水管之间的隔墩厚度，不宜小于１．０～２．０米（设永久缝时取大值）。金属蜗壳之间的隔墩厚度，不宜小于１．０米。发电机风洞盖板之间的净距不宜小于１．５～２．０米。

坝内式、溢流式厂房的机组间距，尚应考虑尾水管之间有必要的混凝土厚度。

边机组段的长度，应结合安装场的位置、主机室与安装场的高差和起重机的起吊范围等因素确定。

第３．５．１３条主、副厂房的出口及通道，应满足下列要求：

一、主机室应有两个出口。主厂房大门的高度和宽度应满足设备最大部件运输进厂。大于３米宽的大门应设人行小门；

二、发电机层，水轮机层的上下游侧的主要通道宽度不应小于１．５米；次要通道宽度不应小于１．０米；监护、操作、运行的通道宽度不应小于２．０米。通道净高不小于２．２米；

三、发电机层至水轮机层的通道，不宜少于两个；楼梯的净宽可采用１．０～２．０米；

四、控制室和长度超过７米的配电室，应有两个出口，门应向外开启；

五、主、副厂房之间应设通道。

第３．５．１４条安装场的地面高程，宜与主机室地面高程相同并与进厂公路的高程相适应。

第３．５．１５条在非岩性的地基上，主机室与安装场、副厂房之间，应设沉陷缝。

第３．５．１６条厂房整体的稳定和地基应力，在各种荷载组合情况下，均应符合以下规定：

一、地基应力可采用材料力学公式计算，其最大正应力不得大于地基容许应力；最小正应力不得小于零（计算时应计入扬压力）。对于非岩性的地基，应力不均匀系数一般不应大于１．５～２．０；

二、抗浮稳定安全系数不应小于１．０；

三、抗滑稳定安全系数不应小于表３．４的规定；

四、在非岩性的地基上，厂房的渗径长度应满足地基渗透稳定要求。

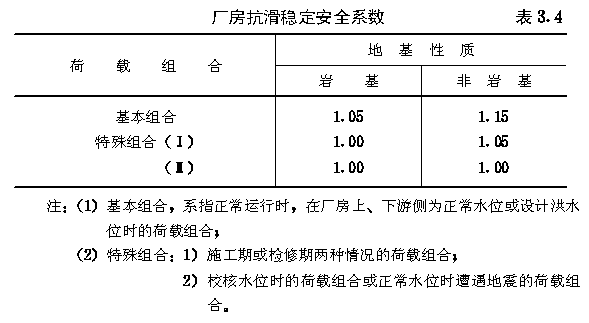

厂房抗滑稳定安全系数表３．４

第３．５．１７条厂房应设置良好的通风、采光和减少噪声的措施。对地下式、坝内式厂房，还应设置防潮设施。

第３．５．１８条主厂房、控制室、开关室宜采用水磨石地面和装设纱窗。严寒地区，宜采用双层玻璃窗。

第３．５．１９条蓄电池室、酸室宜设在厂房的地面层，其入口处宜设套间。室内应采用耐酸地面，其墙壁，天花板、门窗、通风管道等均应涂防酸漆。蓄电池室的窗玻璃，宜采用磨砂玻璃或在玻璃上涂白油漆。

第３．５．２０条厂用变压器室、厂内油库和油处理室，均应设防火墙与其它房间隔开，并应设向外开的防火门。

厂内油库应设有两个出口。厂用变压器室及油库应设挡油门坎。

第３．５．２１条开关站和主变压器宜靠近厂房并应使出线方便。当受地形限制时，主变压器和开关站可分开布置，并应设置人行通道。

第３．５．２２条主变压器及开关站的地基及附近山坡应稳定，山坡上的危石应进行处理。主变压器和开关站的周围，应设围拦防护设施。

第３．５．２３条升压开关站的地面高程，应高出水电站厂房的防洪高程。
