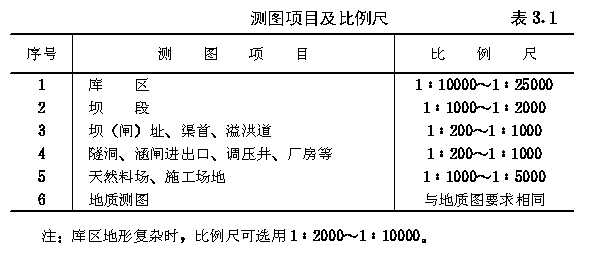

第三章 工程总体布置及水工建筑物 第一节 一般规定 第３．１．１条 水电站枢纽工程总体布置及水工建筑物设计，根据工程的具体情况，应具备下列基本资料： 一、地形图 测图项目及其比例尺宜符合表３．１的规定： 二、工程地质勘察报告和图纸。其内容深度应符合工程地质勘察规范的规定； 三、气象、水文资料及有关水利、水能计算成果； 四、施工条件调查资料； 五、水力机械、电气及金属结构方面的资料； 六、水资源综合利用方面的资料。 第３．１．２条 水电站的工作水头，可分为低水头、中水头和高水头三级。低水头为３０米以下，中水头为３０～１００米，高水头为１００米以上。 第３．１．３条 水电站的坝址、厂址宜在河流规划的基础上，根据下列条件，通过技术经济比较确定： 一、地形、地质条件； 二、枢纽布置； 三、施工条件； 四、水流条件； 五、运行管理和送电条件； 六、人口及房屋迁移和农田淹没损失。 第３．１．４条 枢纽的总体布置应满足综合利用的要求。并应符合下列规定： 一、当为混凝土坝后式厂房时，在溢流水面宽度、进厂交通和基础深度等条件可能的情况下，电站厂房宜布置在靠近坝的下游侧； 二、当有通航船闸的枢纽中，厂房宜布置在与船闸相对的溢洪道一侧； 三、当坝下游河床落差较大时，厂房是否布置在远离大坝的下游，应进行经济比较后确定； 四、在低水头枢纽里，厂房下部结构可以全部或部分与进水口结构结合。中水头电站厂房，厂房下部结构和上游墙，宜和坝脚分缝。 第３．１．５条 引水式水电站的首部枢纽，可采用无坝或低坝引水。在弯曲河段上，其进水闸宜设置在凹岸，稍偏下游。 第３．１．６条 河床式水电站的厂房位置应选择在河床稳定，河槽顺直的河段上，应使厂房进水口处的水流平顺和不应有泥沙淤积。 第３．１．７条 渠道上的水电站，宜与跌水或陡坡建筑物联建。当电站与落差建筑物分建时，其引水渠及尾水渠与渠道的衔接，应使水流流态稳定。当渠道流量不变而分多级设站时，宜选择等水头多级电站。 第３．１．８条 挡水建筑物为土石坝时，引水管道宜采用隧洞或岸边压力管道引水，水电站厂房宜布置在岸边或地下。挡水建筑物为混凝土、浆砌石重力坝时，引水管道可埋设在坝体内。 第３．１．９条 水电站所在河流的漂浮物较多时，其引水泄水建筑物的进水口附近，应设置拦污排，并应设置排污和清污措施。
|
