１２．３ 室内线路

１２．３．１ 危险区域电气线路的选择，应符合下列规定：

１危险区域的电气线路，应采用绝缘电线穿钢管敷设或采用电缆。电线和电缆的绝缘强度，不应低于该网路的额定电压，且不应低于５００Ｖ，控制及通信线路绝缘电线和电缆绝缘强度不应低于工作电压，且其绝缘耐压试验电压不应低于５００Ｖ。

２Ｆ０区不应敷设电力和照明线路。灯具安装在外墙外侧的电气线路，应采用截面为２．５ｍｍ２及以上的铜芯绝缘导线穿钢管沿建筑物外墙敷设。

１２．３．２ Ｆ１区、Ｆ２区的导线截面选择和配电线路保护，应符合下列规定：

１各危险区域电压为１０００Ｖ以下导线最小截面应符合表１２．３．２的规定。

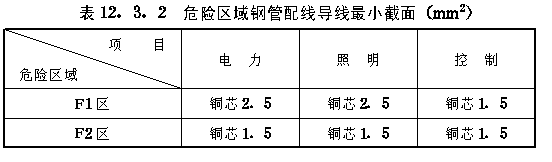

表１２．３．２危险区域钢管配线导线最小截面（ｍｍ２）

２危险区域配电线路的短路保护、过负载保护和接地故障保护，应符合现行国家标准《低压配电设计规范》（ＧＢ５００５４－９５）的有关规定。

３引向鼠笼型感应电动机的线路，当电压为５００Ｖ以下时，其长期允许载流量，不应小于电动机额定电流的１．２５倍。

１２．３．３ 当采用电线穿钢管敷设时，应符合下列规定：

１穿电线的钢管，应采用低压流体输送钢管，壁厚不应小于２．５ｍｍ。

２穿电线的钢管应对该危险区域密封，并应符合下列要求：
１）防爆电气设备的防爆接线盒，应采用电线穿钢管引入的型式；
２）穿电线的钢管在引入非密封的防爆电气设备前，应装设隔离密封装置，当电气设备的接线盒自带密封装置时，可不必另加隔离密封装置；
３）钢管应采用螺纹连接，螺纹应完整连接，且不应小于６扣，钢管与防爆电机连接处，应有防松装置或采取挠性连接；
４）管线分支处应采用防爆接线盒。

１２．３．４ 当采用电缆敷设时，应符合下列规定：

１敷设在Ｆ１区和Ｆ２区的电缆可采用有阻燃型护套的电缆。Ｆ１区、Ｆ２区可采用移动式带保护线的电缆，Ｆ１区为重型，Ｆ２区为中型。电缆芯线截面均应按本规范表１２．３．２确定。

２电缆宜明敷，在易受意外损伤处的线段应穿钢管保护。当需在电缆沟内敷设时，应采取防止水及有爆炸危险物质侵入沟内的措施，并应将电缆沟过墙洞密封。

３除照明线路外，电缆不应有分支接头。照明线路的分支点应设在接线盒内。

４防爆电气设备的防爆接线盒，应采用电缆引入的型式。
