附录五 离壁式衬砌抗爆炸地震波动力计算

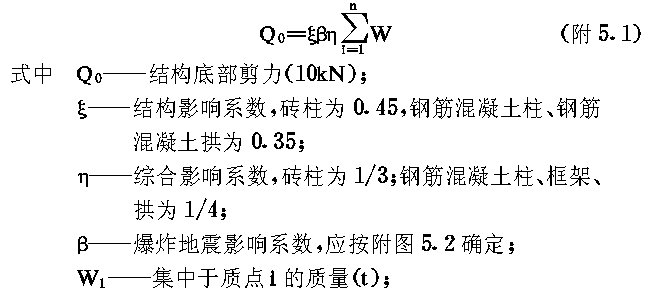

（一）离壁式衬砌在横向水平爆炸地震荷载作用下的结构底部剪力（即总水平地震荷载）应按 下式计算：

附图５．１结构计算图

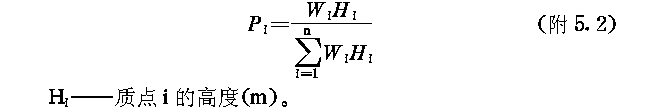

对于质点ｉ的水平地震荷载应按下式计算：

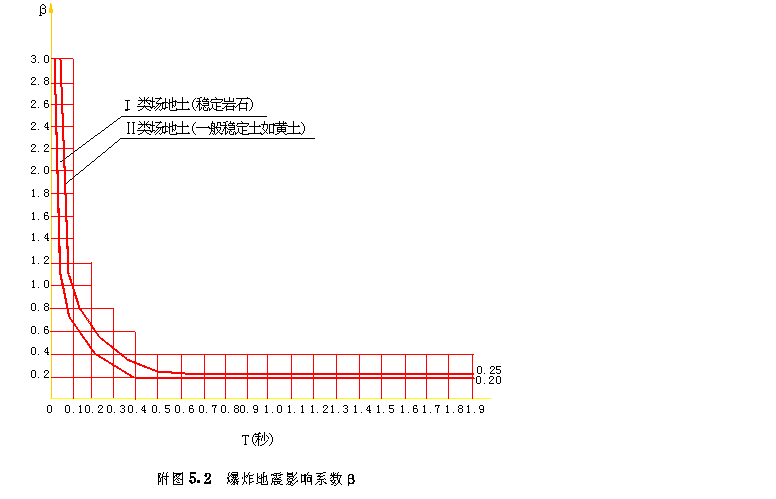

附图５．２爆炸地震影响系数β

（二）离壁式衬砌在水平爆炸地震荷载作用下计算结构底部剪力时不考虑衬砌的空间作用。

（三）按公式附５．１计算出的Ｑ０作为静荷载对衬砌进行结构内力分析，在进行截面计算时应符合本规范第５．１．９条的规定。
