试验方法

５．１ 外观质量 用手试目测方法进行。

５．２ 主要构件材质和外购件 按主要构件材料和外购件相关标准的规定进行。

５．３ 加工质量

５．３．１ 用手摸目测方法检查切割、弯曲、冲钻处有无毛刺。

５．３．２ 页片、导轨和中柱的尺寸偏差用钢卷尺和直尺进行测量；直线度用平台和塞尺进行测量。其结果应符合表６规定。

５．４ 装配和安装质量

５．４．１ 预埋件间距用钢卷尺进行测量。

５．４．２ 页片嵌入导轨或中柱中的深度测量：将页片靠紧导轨或中柱一侧，用直尺测量页片嵌入另一侧的深度。其结果应符合表７规定。

５．４．３ 卷门窗内宽和内高尺寸偏差用钢卷尺进行测量；导轨、中柱与水平面的垂直度，卷轴、座板与水平面的平行度用水平尺和直尺进行测量。其结果应符合表８规定。

５．４．４ 其余项目用目测手试方法进行检查。

５．５ 电气安装 电气系统的布线和操纵质量用目测手试方法进行检查；绝缘电阻用兆欧表进行测量，其结果应符合表９规定。

５．６ 启闭性能

５．６．１ 手动式卷门窗：试件按规定顺序组装后在座板中央用弹簧秤指针所指示的最大值，即为卷门窗的启闭力。其结果应符合表１０规定。

５．６．２ 电动式卷门窗 试件按规定顺序进行组装和布线，然后接通电源试验顺序如下：

ａ）页片上下滑动观察是否平稳，顺畅；

ｂ）测量启闭速度；

ｃ）检查页片能否在任意位置停止；

ｄ）页片启闭至上、下限时，是否自动停止；

ｅ）电源电压在９０％～１１０％额定电压范围内波动时，卷门窗能否正常启闭；

ｆ）当温升超过电器元件规定的要求时，保险装置能否自动切断电源； ｇ）断电后，检查能否用不大于１１８Ｎ的手动牵引力进行启闭。试验结果应符合４．９．２规定。

５．７ 强度试验

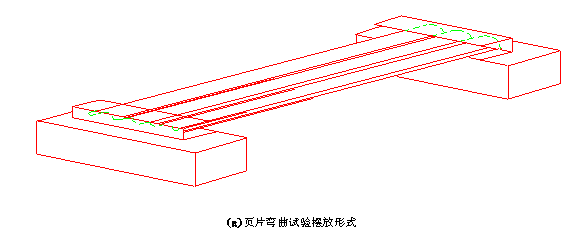

５．７．１ 页片弯曲强度试验 抽取与卷门窗在同一条件下制造的三枚页片，横向咬合连接，平放在导轨中［见图５（ａ） ］，并测出跨距Ｂ等于卷门窗的内宽［见图５（ｂ） ］。

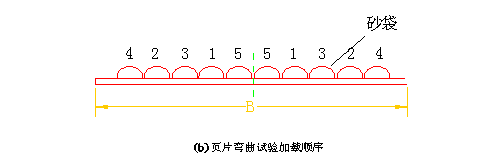

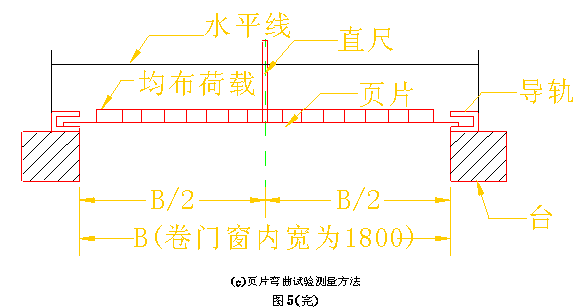

在试片上方用表１３和图５（ｂ）规定的弯曲试验荷载和加载顺序匀布加载，保持１０ｍｉｎ，在加载的情况下，测量试片中点的弯曲量［见图５（ｃ） ］ ，并按表１１确定页片弯曲强度。 荷载使用像铅弹，砂袋等不分散的重物。每袋重量为１．０～２．０ｋｇ。

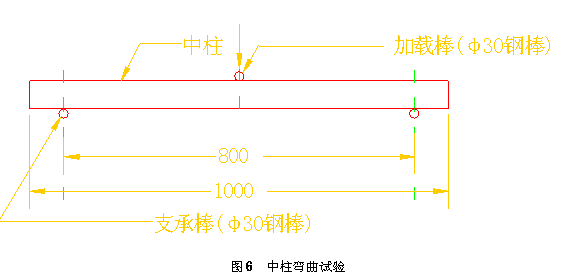

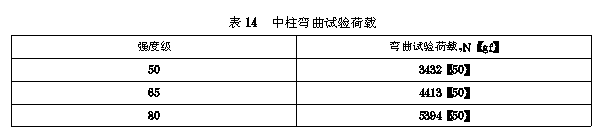

５．７．２ 中柱弯曲试验 试件长度不小于１０００ｍｍ，在跨距为８００ｍｍ两端各放一直径为３０ｍｍ的钢棒做支承，在试件中点放一同样大小的钢棒做为加载棒（见图６），然后以每秒９８～１９８Ｎ【１０～２０ｋｇｆ】的速度在其上匀速加载，直至表１４规定的荷载，测量其中间点弯曲量。然后继续加载，测量中柱破坏荷载。最后按表１２确定其弯曲强度。

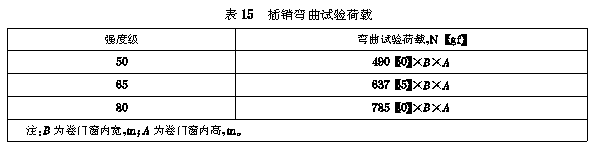

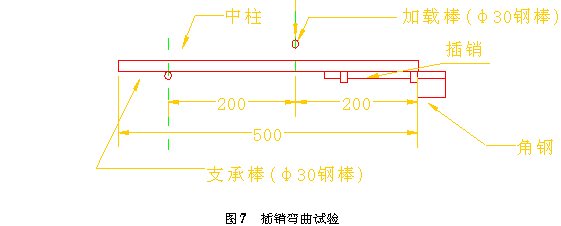

５．７．３ 插销弯曲试验 中柱试件长度不小于５００ｍｍ，插销为全部落下状态，前端放一角钢，在距中柱下面４００ｍｍ处放一直径为３０ｍｍ 的钢棒做支承，使中柱成水平状态，再在其中点上方放一同样直径的钢棒做加载棒（见图７），然后以每秒９８Ｎ【１０ｋｇｆ】的速度在其上加载，直至表１５规定的荷载，保持１ｍｉｎ，除去荷载，检查有无影响使用的残余变形。
