技术要求

４．１ 卷门窗应符合本标准要求，并应按规定程序批准的图样及技术文件制造。

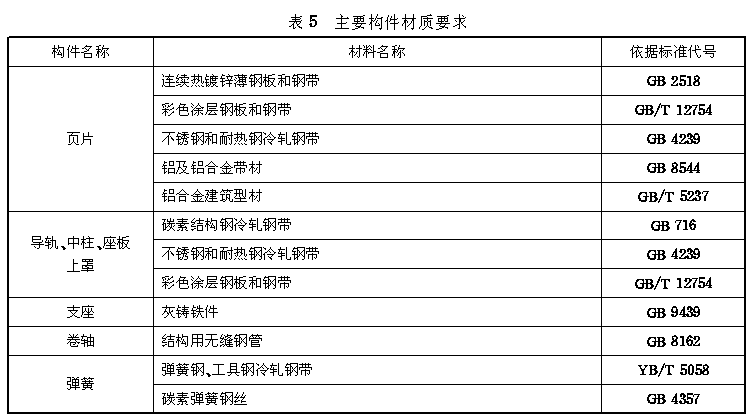

４．２ 卷门窗主要构件的材质（应符合表５规定）。

４．３ 外购件要求 卷门机、电器元件及五金配件等应符合相应标准规定，并附有产品质量合格证。

４．４ 零件加工要求

４．４．１ 相对运动或装配后与人体接触的零件，在切割、弯曲、冲钻等加工处，必须清理毛刺。

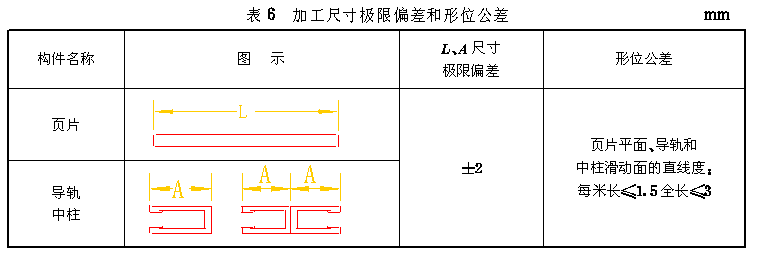

４．４．２ 主要构件的加工尺寸极限偏差和形位公差应符合表６规定。

４．５ 表面处理 铝合金零件表面应进行氧化处理，其膜厚不小于１０μｍ；钢制零件表面应进行镀锌、涂漆或喷塑。

４．６ 装配和安装要求

４．６．１ 铆接、螺接和焊接处应牢固可靠，不得有松动、开裂、未熔化、气孔和夹渣。

４．６．２ 页片相互啮合应灵活，防窜装置应牢靠。

４．６．３ 导轨和轴承架安装应牢固，导轨预埋钢件间距不得大于６００ｍｍ。

４．６．４ 中柱应装卸方便，安装后不得产生扭曲和回转。

４．６．５ 锁具安装位置分为两种，卷门锁具可安装在距地面约１ｍ处，卷窗锁具安装在座板上。启闭应灵活、可靠。

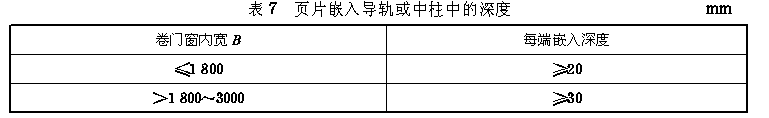

４．６．６ 页片嵌入导轨或中柱中的深度应符合表７规定。

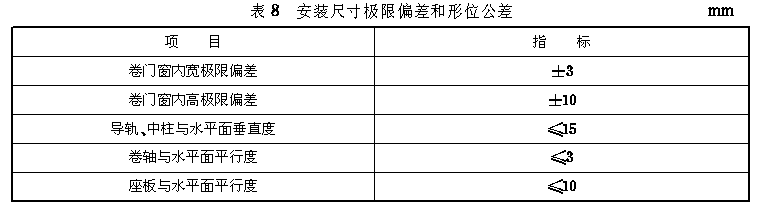

４．６．７ 卷门窗安装尺寸极限偏差和形位公差应符合表８规定。

４．７ 外观要求

４．７．１ 页片、导轨、中柱、上罩、卷轴等零、部件的表面，应平整光洁，不得有裂纹、扭曲、压坑及明显的凹凸、锤痕等缺陷。

４．７．２ 卷门窗外表面应色调一致，无明显色差。

４．７．３ 产品铭牌应位置端正、牢固，字体规整、清晰。

４．８ 电气安装

４．８．１ 电气安装应布线合理，操纵方便、灵活、准确。

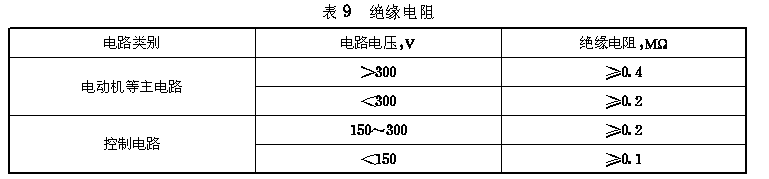

４．８．２ 各电路的绝缘电阻应符合表９规定。

４．９ 启闭性能

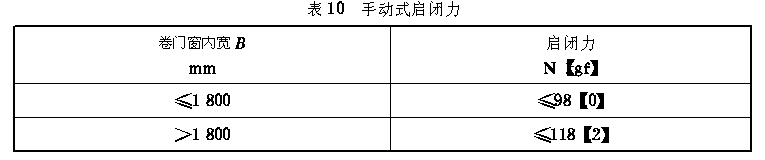

４．９．１ 手动式卷门窗 手动式卷门窗的启闭应平衡、顺畅，手动启闭力应符合表１０规定。

４．９．２ 电动式卷门窗 电动式卷门窗的启闭性能应符合下列规定：

ａ）页片能顺畅滑动；

ｂ）启闭速度为３～７ｍ/ｍｉｎ；

ｃ）启闭过程中能在任何位置停止；

ｄ）启闭至上、下限时，能自动停止；

ｅ）当温升超过电器元件的规定温升时，能自动切断电源； ｆ）当电源电压在９０％～１１０％额定电压范围内波动时，卷门窗能正常启闭。 ｇ）切断电源后，能用手力启闭，其启闭力不大于１１８Ｎ。

４．１０ 强度

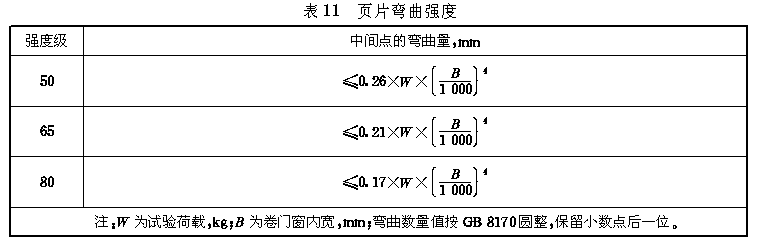

４．１０．１ 页片弯曲强度应符合表１１规定。

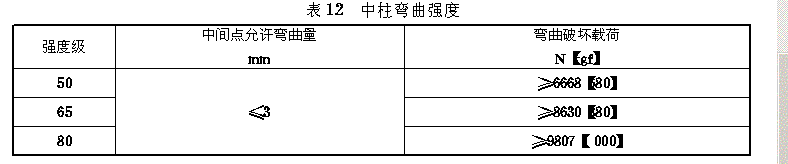

４．１０．２ 中柱弯曲强度应符合表１２规定。

４．１０．３ 插销弯曲强度 插销经弯曲试验后，不应有影响使用的残余变形。
