分类及型号编制

５．１ 排风道分类

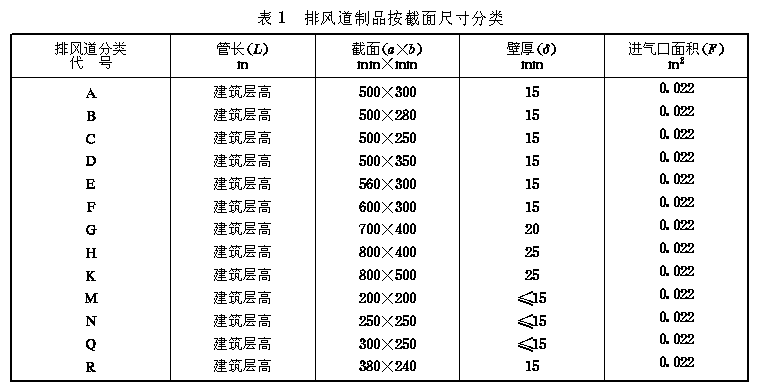

５．１．１ 排风道制品按截面尺寸分类，其代号见表１。

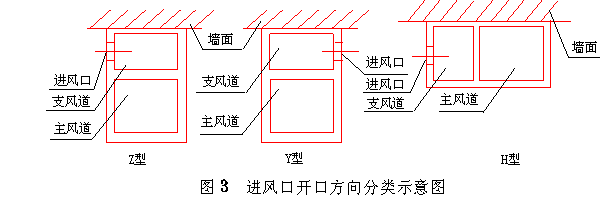

５．１．２ 排风道制品按进风口开口方向分三种类型，其代号分别为Ｚ、Ｙ、Ｈ，见图３。（Ｚ为左进风口开口方向，Ｙ为右进风口开口方向，Ｈ为侧进风口开口方向）

５．１．３ 建设物总层数代号：９代表总层数为九层，６代表总层数为六层，５代表总层数为五层，依此类推。

５．１．４ 排风道按安装在某层楼层数位置代号。代号分别为：０，１，２，３，４，……

５．１．４．１ 依楼层的高低，按１，２，３，４，……层楼的顺序安装要求的排风道，应分别标上：１，２，３，４，……的层数代号。

５．１．４．２ 没有按楼层的高低顺序安装要求的排风道，即排风道可以任意安装的，其代号为：０。

５．２ 排风道型号编制图例

标记示例：截面尺寸为５００ｍｍ×２８０ｍｍ，进风口在右侧，建筑物总层数为六层且安装于第三层的排风道，

其代号为： ＰＣＢＹ６／３ＪＢ/Ｔ３０４４

标记示例：截面尺寸为５００ｍｍ×３００ｍｍ，

进风口在左侧，建筑物总层数为五层且没有安装顺序要求，即可任意安装的住宅厨房排风道代号：

ＰＣＡＺ５－０ＪＧ/Ｔ３０４４
