技术要求

５．１ 材料 型材断面几何尺寸应符合ＧＢ２５９７、ＹＢ１６６、ＹＢ１６７、ＧＢ６７３２的规定。

５．２ 装配要求

５．２．１ 外形尺寸

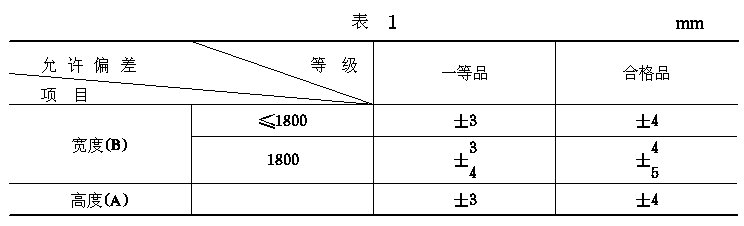

５．２．１．１ 钢天窗扇的宽度、高度尺寸允许偏差应符合表１的规定。

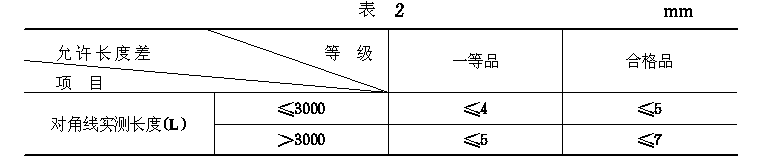

５．２．１．２ 两对角线允许长度差应符合表２的规定。

５．２．１．３ 钢天窗扇上框构件与下框构件的垂直偏移量不得大于３ｍｍ。

５．２．２ 钢天窗的窗芯分格尺寸相差不得大于３ｍｍ。

５．２．３ 钢天窗上框、下框与窗芯构件连接处的平面高低差不得大于１．５ｍｍ。

５．２．４ 钢天窗各构件相交焊接应牢固，不准有假焊、漏焊、熔漏等缺陷。

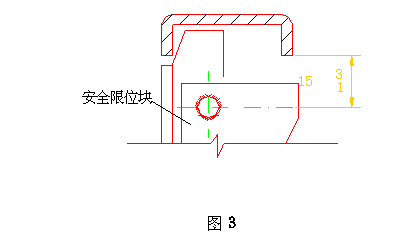

５．２．５ 安全限位块装配尺寸要求应符合图３的规定。

５．２．６ 钢天窗各构件的直线度不得大于１‰。

５．２．７ 钢天窗各附件的孔距、孔位尺寸偏差不得大于１ｍｍ。

５．２．８ 钢天窗油漆前应除油、除锈及清除焊渣。

５．２．９ 检修小窗应启闭灵活，无阻滞、回弹、倒翘等现象，并应附设披水板。

５．３ 外观

５．３．１ 漆膜应厚薄均匀，不应有明显的漏漆、堆漆等缺陷。

５．３．２ 钢天窗上框、下框构件端部及各装配孔毛刺应不大于０．５ｍｍ，表面应平整，无明显锤痕。
