附录Ａ 住宅厨房排烟道系统构成（参考件）

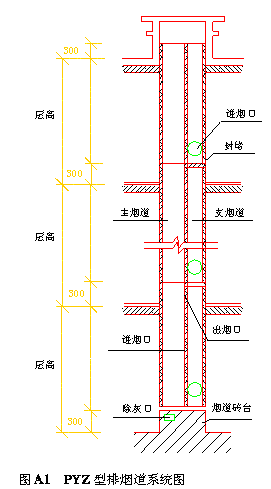

Ａ１由排烟道构成的排烟道系统如图Ａ１ＰＹＺ型排烟道系统图、图Ａ２ＰＹＤ型排烟道系统图。

Ａ１．１ ＰＹＺ型排烟道构成的排烟系统，烟气由送烟口沿支烟道通过主支连通的支烟道出烟口进入主烟道，再由主烟道通向屋顶向大气中排出。顶层排烟则由支烟道直接排入大气中。ＰＹＤ型排烟道构成的排烟系统则由各层的排烟通道直接通向屋顶排入大气中。

Ａ１．２ 住宅层数为三层以上时（含三层），应采用ＰＹＺ型排烟道。

Ａ２排烟道系统局部尺寸

Ａ２．１ 排烟道与炉灶连接的进烟口位置，应根据设计确定。排烟道出屋面高度宜采用图Ａ１、图Ａ２中标注尺寸。

Ａ２．２ 排烟道系统底部应砌砖台，砖台高度宜为３００ｍｍ，也可根据设计确定。

Ａ２．３ ＰＹＺ型排烟道系统应在底部砖台中设置除灰口，除灰口面积不宜小于１２０ｍｍ×１２０ｍｍ。

Ａ３排烟道系统组装

Ａ３．１ 底层排烟道应装于砖台上，逐层安装时，每节排烟道接口必须座浆严实。所用砂浆的强度等级不得低于Ｍ５级。

Ａ３．２ 每一楼层的排烟道组装时，应将支烟道隔断，隔断处宜用砖堵封塞，并用砂浆抹严。

Ａ３．３ 安装排烟道时，应在每段烟道的两端紧绕两道８号镀锌铁丝与邻接墙身锚固连接，以保持侧向稳定。

Ａ３．４ 安装时应严格按产品编号的位置进行安装。
