４．２设计

４．２．１ 垫层的厚度ｚ应根据需置换软弱土的深度或下卧土层的承载力确定，并符合下式要求：

ｐ ｚ ＋ｐ ｃｚ ≤ｆ ａｚ （４．２．１／１）

式中ｐｚ———相应于荷载效应标准组合时，垫层底面处的附加压力值（ｋＰａ）；
ｐｃｚ———垫层底面处土的自重压力值（ｋＰａ）；
ｆａｚ———垫层底面处经深度修正后的地基承载力特征值（ｋＰａ）。

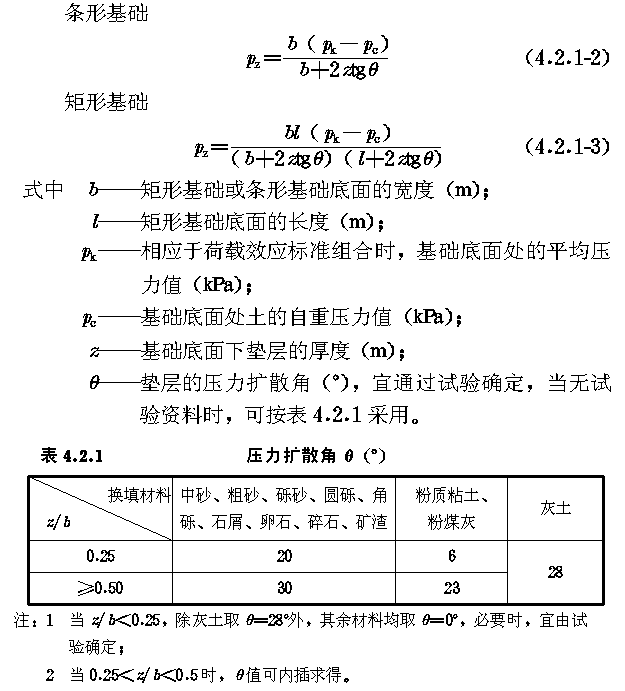

垫层底面处的附加压力值ｐｚ可分别按 （４．２．１／２）和（４．２．１／３）式 计算：

换填垫层的厚度不宜小于０．５ｍ，也不宜大于３ｍ。

４．２．２垫层底面的宽度应满足基础底面应力扩散的要求，可按下式确定：

ｂ′≥ｂ＋２ｚｔｇθ（４．２．２）

式中ｂ′———垫层底面宽度（ｍ）；
θ———压力扩散角，可按表４．２．１采用；当ｚ／ｂ＜０．２５
时，仍按表中ｚ／ｂ＝０．２５取值。

整片垫层底面的宽度可根据施工的要求适当加宽。

垫层顶面宽度可从垫层底面两侧向上，按基坑开挖期间保持边坡稳定的当地经验放坡确定。垫层顶面每边超出基础底边不宜小于３００ｍｍ。

４．２．３ 垫层的承载力宜通过现场载荷试验确定，并应进行下卧层承载力的验算。

４．２．４ 对于垫层下存在软弱下卧层的建筑，在进行地基变形计算时应考虑邻近基础对软弱下卧层顶面应力叠加的影响。当超出原地面标高的垫层或换填材料的重度高于天然土层重度时，宜早换填，并应考虑其附加的荷载对建筑及邻近建筑的影响。

垫层地基的变形由垫层自身变形和下卧层变形组成。换填垫层在满足本规
范第４．２．１条、第４．２．２条和第４．２．６条的条件下，垫层地基的变形可仅考虑其下卧层的变形。对沉降要求严的或垫层厚的建筑，应计算垫层自身的变形。

垫层下卧层的变形量可按现行国家标准《建筑地基基础设计规范》ＧＢ５０００７的有关规定计算。

４．２．５ 垫层可选用下列材料：

１砂石。宜选用碎石、卵石、角砾、圆砾、砾砂、粗砂、中砂或石屑（粒径小于２ｍｍ的部分不应超过总重的４５％），应级配良好，不含植物残体、垃圾等杂质。当使用粉细砂或石粉（粒径小于０．０７５ｍｍ的部分不超过总重的９％）时，应掺入不少于总重３０％的碎石或卵石。砂石的最大粒径不宜大于５０ｍｍ。对湿陷性黄土地基，不得选用砂石等透水材料。

２粉质粘土。土料中有机质含量不得超过５％，亦不得含有冻土或膨胀土。当含有碎石时，其粒径不宜大于５０ｍｍ。用于湿陷性黄土或膨胀土地基的粉质粘土垫层，土料中不得夹有砖、瓦和石块。

３灰土。体积配合比宜为２∶８或３∶７。土料宜用粉质粘土，不宜使用块状粘土和砂质粉土，不得含有松软杂质，并应过筛，其颗粒不得大于１５ｍｍ。石灰宜用新鲜的消石灰，其颗粒不得大于５ｍｍ。

４粉煤灰。可用于道路、堆场和小型建筑、构筑物等的换填垫层。粉煤灰垫层上宜覆土０．３～０．５ｍ。粉煤灰垫层中采用掺加剂时，应通过试验确定其性能及适用条件。作为建筑物垫层的粉煤灰应符合有关放射性安全标准的要求。粉煤灰垫层中的金属构件、管网宜采取适当防腐措施。大量填筑粉煤灰时应考虑对地下水和土壤的环境影响。

５矿渣。垫层使用的矿渣是指高炉重矿渣，可分为分级矿渣、混合矿渣及原状矿渣。矿渣垫层主要用于堆场、道路和地坪，也可用于小型建筑、构筑物地基。选用矿渣的松散重度不小于１１ｋＮ／ｍ３，有机质及含泥总量不超过５％。设计、施工前必须对选用的矿渣进行试验，在确认其性能稳定并符合安全规定后方可使用。作为建筑物垫层的矿渣应符合对放射性安全标准的要求。易受酸、碱影响的基础或地下管网不得采用矿渣垫层。大量填筑矿渣时，应考虑对地下水和土壤的环境影响。

６其他工业废渣。在有可靠试验结果或成功工程经验时，对质地坚硬、性能稳定、无腐蚀性和放射性危害的工业废渣等均可用于填筑换填垫层。被选用工业废渣的粒径、级配和施工工艺等应通过试验确定。

７土工合成材料。由分层铺设的土工合成材料与地基土构成加筋垫层。所用土工合成材料的品种与性能及填料的土类应根据工程特性和地基土条件，按照现行国家标准《土工合成材料应用技术规范》ＧＢ５０２９０的要求，通过设计并进行现场试验后确定。

作为加筋的土工合成材料应采用抗拉强度较高、受力时伸长率不大于４％～５％、耐久性好、抗腐蚀的土工格栅、土工格室、土工垫或土工织物等土工合成材料；垫层填料宜用碎石、角砾、砾砂、粗砂、中砂或粉质粘土等材料。当工程要求垫层具有排水功能时，垫层材料应具有良好的透水性。

在软土地基上使用加筋垫层时，应保证建筑稳定并满足允许变形的要求。

４．２．６ 垫层的压实标准可按 表４．２．６ 选用：

４．２．７ 对于工程量较大的换填垫层，应按所选用的施工机械、换填材料及场地的土质条件进行现场试验，以确定压实效果。
