９．２设计

９．２．１ 水泥粉煤灰碎石桩可只在基础范围内布置，桩径宜取３５０～６００ｍｍ。

９．２．２ 桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定，宜取３～５倍桩径。

９．２．３ 桩顶和基础之间应设置褥垫层，褥垫层厚度宜取１５０～３００ｍｍ，当桩径大或桩距大时褥垫层厚度宜取高值。

９．２．４ 褥垫层材料宜用中砂、粗砂、级配砂石或碎石等，最大粒径不宜大于３０ｍｍ。

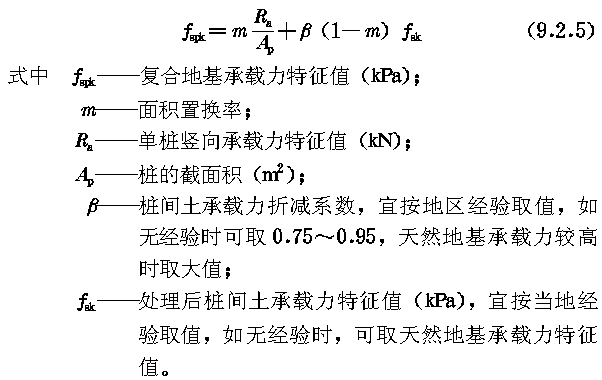

９．２．５ 水泥粉煤灰碎石桩复合地基承载力特征值，应通过现场复合地基载荷试验确定，初步设计时也可按 下式 估算：

９．２．６ 单桩竖向承载力特征值Ｒａ的取值，应符合下列规定：

１当采用单桩载荷试验时，应将单桩竖向极限承载力除以安全系数２；

２当无单桩载荷试验资料时，可按 下式 估算：

９．２．７ 桩体试块抗压强度平均值应满足下式要求：

ｆ ｃｕ ≥３(Ｒ ａ /Ａ ｐ )（９．２．７）

式中ｆ ｃｕ ———桩体混合料试块（边长１５０ｍｍ立方体）标准养护
２８ｄ立方体抗压强度平均值（ｋＰａ）。

９．２．８ 地基处理后的变形计算应按现行国家标准《建筑地基基础设计规范》ＧＢ５０００７的有关规定执行。复合土层的分层与天然地基相同，各复合土层的压缩模量等于该层天然地基压缩模量的ζ倍，ζ值可按下式确定：

ζ＝ｆ ｓｐｋ /ｆ ａｋ （９．２．８／１）

式中ｆａｋ———基础底面下天然地基承载力特征值（ｋＰａ）。

变形计算经验系数ψ ｓ 根据当地沉降观测资料及经验确定，也可采用 表９．２．８ 数值。

９．２．９ 地基变形计算深度应大于复合土层的厚度，并符合现行国家标准《建筑地基基础设计规范》ＧＢ５０００７中地基变形计算深度的有关规定。
