弯管的型式、尺寸及标记

弯管的型式分臂架用和非臂架用两种。

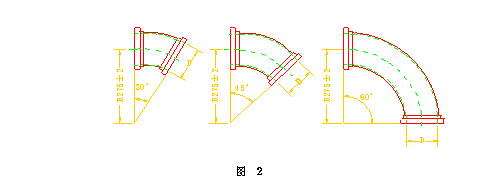

３．１ 臂架用弯管的弯曲半径及弯曲角度见图２。 臂架用弯管应采用Ｂ型法兰连接。

３．１．１ 臂架用弯管的公称内径按 表２的规定。 ３．１．２ 标记示例 公称内径Ｄ＝１２５ｍｍ，用Ｂ型法兰连接的９０°弯管： 弯管９０—１２５ＢＪＪ８３—９１

３．２ 非臂架用弯管的弯曲半径及弯曲角度见图３。 非臂架用弯管应采用Ａ型法兰或Ｂ型法兰连接。

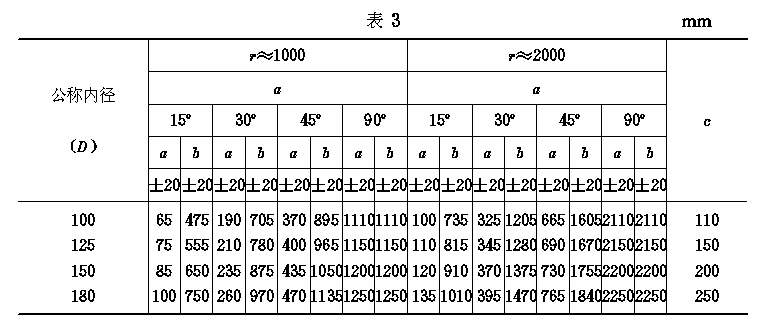

３．２．１ 非臂架用弯管的尺寸及弯曲角度按表３的规定。

３．２．２ 标记示例 公称内径Ｄ＝１２５ｍｍ，弯曲半径ｒ＝１０００ｍｍ，用Ａ型法兰连接的９０°弯管：弯管９０—１２５Ａ—１０００ＪＪ８３—９１
