轿厢、井道、机房的型式与尺寸

根据电梯主参数所确定的各类电梯的轿厢、井道、机房的型式与尺寸应符合下列规定。

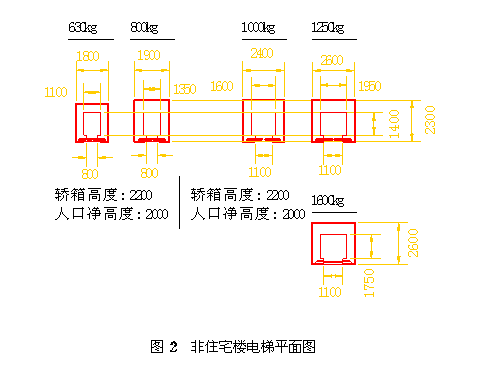

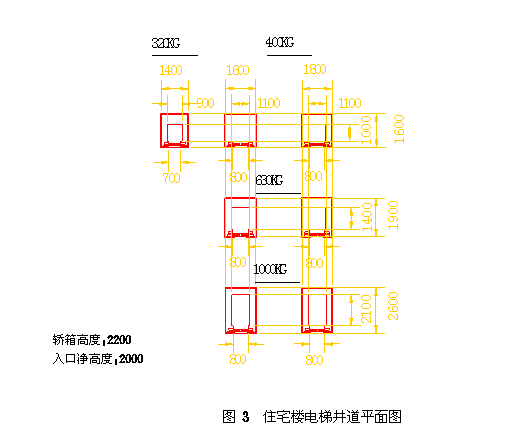

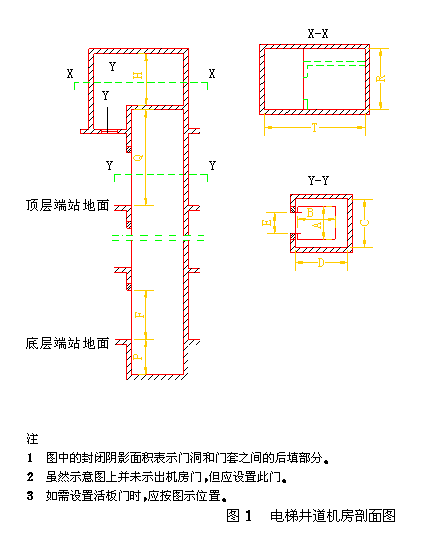

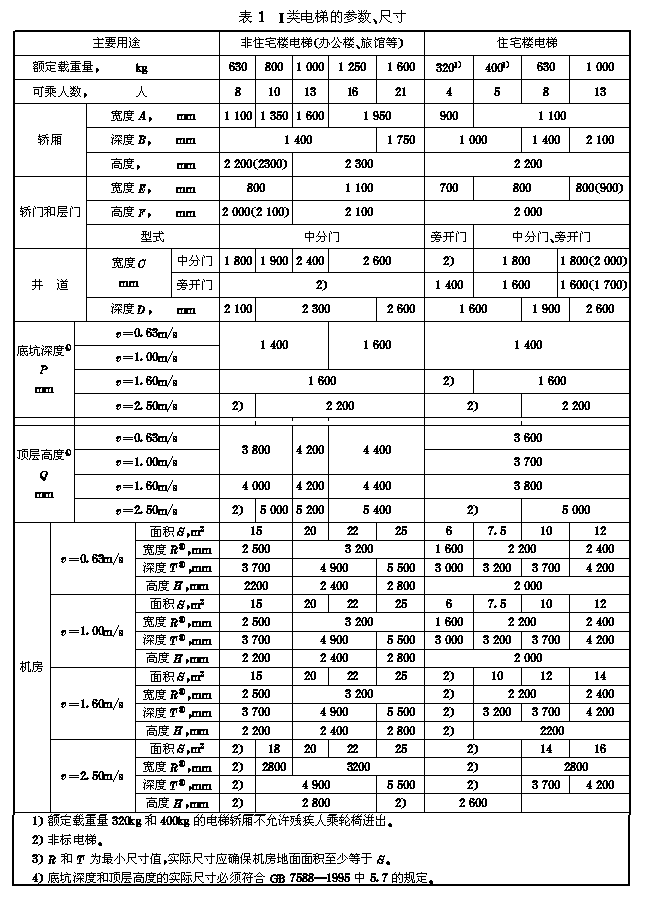

５．１ Ⅰ类电梯 非住宅楼电梯的轿厢、井道、机房的型式与尺寸见表１、图２。 住宅楼电梯的轿厢、井道、机房的型式与尺寸见表１、图１、图３。图１注:

１图中的封闭阴影面积表示门洞和门套之间的后填部分。

２虽然示意图上并未示出机房门，但应设置此门。

３如需设置活板门时，应按图示位置。

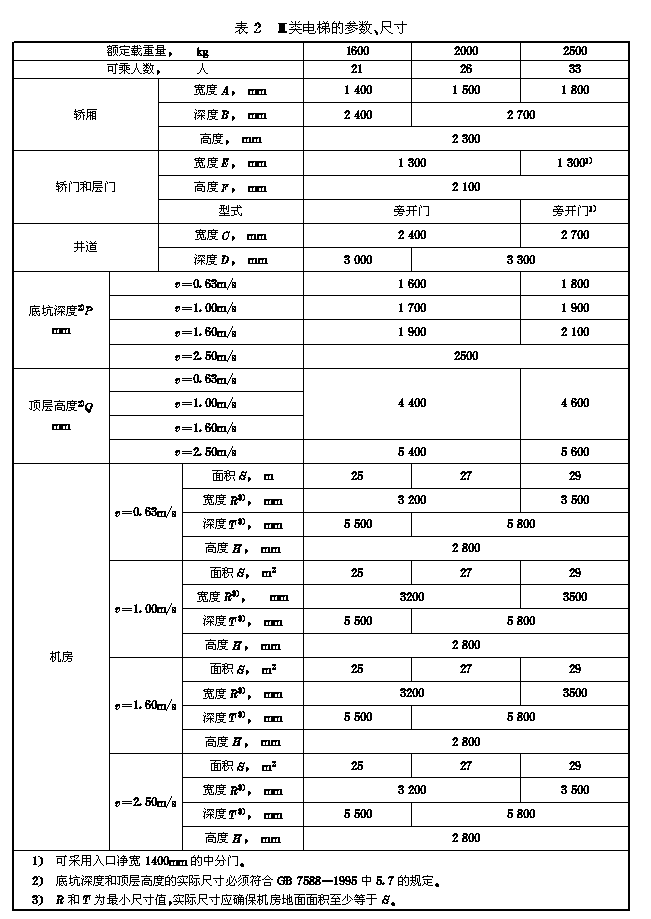

５．２ Ⅲ类电梯 病床电梯的轿厢、井道、机房的型式与尺寸见表２、图１、图４。

５．３ Ⅱ类电梯的轿厢、井道、机房的型式与尺寸应从Ⅰ类和Ⅲ类电梯的尺寸中选择。
