轿厢、井道、机房的型式和尺寸

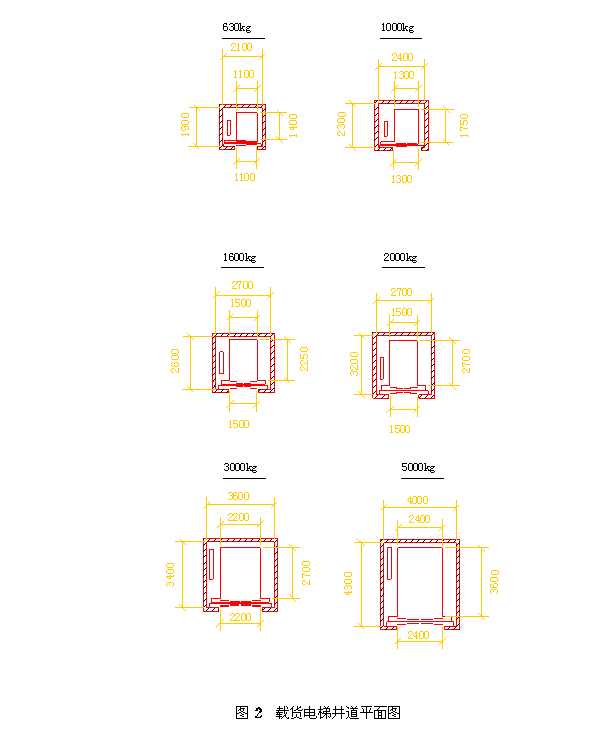

５．１ 根据电梯主参数所确定的Ⅳ类电梯轿厢、井道、机房的型式和尺寸应符合 表１、图１、图2的规定。

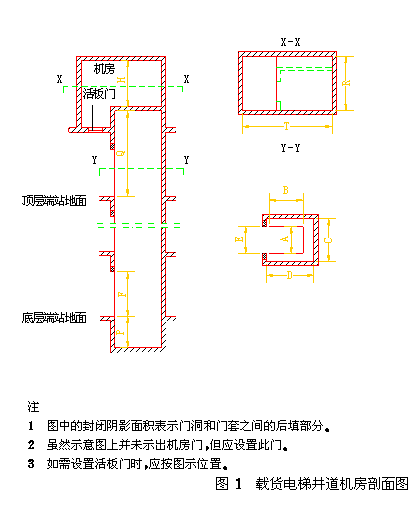

１载货电梯井道机房剖面图注１图中的封闭阴影面积表示门洞和门套之间的后填部分。

２虽然示意图上并未示出机房门，但应设置此门。

３如需设置活板门时，应按图示位置。

５．２ 本标准规定的电梯井道水平尺寸是用铅锤测定的最小净空尺寸。允许偏差值为：

当高度≤３０ｍ的井道：０～＋２５ｍｍ； ３０ｍ＜高度＜６０ｍ的井道：０～＋３５ｍｍ。 以上偏差仅适用于对重装置使用刚性金属导轨的电梯。
