第三节 牵引索与有关设备

第３．３．１条 牵引索的选择，应符合下列要求：

一、牵引索应选用６Ｍ７面接触、６Ｘ（１９）线接触的同向捻钢丝绳，其公称抗拉强度不宜小于１５２０ＭＰａ；

二、牵引索不得采用交互捻钢丝绳；

三、钢丝绳表面丝的直径不得小于１．５ｍｍ。

第３．３．２条 牵引索的抗拉安全系数应为４．５～５．０。

第３．３．３条 传动区段的划分应符合下列要求：

一、应采取提高运行速度、增大牵引索直径，提高牵引索公称抗拉强度、改善驱动装置防滑性能、实现两端驱动或双轮驱动等措施，延长传动区段的平距。

二、采用一端驱动时，一个传动区段的最大平距或最大高差，应按下列公式计算：

三、对于多传动区段索道，应进行多方案比较，合理划分各传动区段。

四、在多传动区段索道中，各传动区段牵引索的直径必须相同，各驱动装置的型号宜统一。

五、在多传动区段索道中，宜将转角站兼作中间驱动站或中间拉紧站。

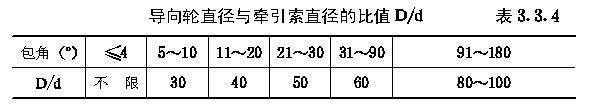

第３．３．４条 导向轮直径与牵引索直径的比值，应符合表３．３．４的规定。

第３．３．５条 牵引索的编接与拉紧应符合下列要求：

一、牵引索应减少编接接头的数量；

二、牵引索应采用重锤拉紧方式；

三、拉紧重锤的结构与配置，应符合本规范第３．２．４条的规定；

四、高架站房可采用单绳拉紧方式；单层站房应采用四绳拉紧方式，并应设置调节重锤位置的电动或手动绞车。

第３．３．６条 拉紧装置的选择应符合下列要求：

一、拉紧轮的直径，应按索距确定，并应符合本规范第３．３．４条的规定；

二、拉紧轮的绳槽，宜衬软质耐磨衬垫；

三、拉紧小车的行程，至少应保证牵引索剁一次接头所需补偿的长度。

第３．３．７条 拉紧索及其导向轮的选择，应符合下列要求：

一、牵引索的拉紧索，当采用单绳拉紧方式时，应先用６Ｘ（３７）、６Ｗ（３６）或６ＸＷ（３６）线接触的同向捻钢丝绳；当采用四绳拉紧方式时，应选用６Ｔ（２５）或６Ｘ（１９）线接触的同向捻钢丝绳；其公称抗拉强度不宜小于１５２０ＭＰａ；

二、牵引索的拉紧索，其抗拉安全系数不得小于５；

三、牵引索的拉紧索，其导向轮直径与拉紧索直径之比，不得小于４０；

四、导向轮的绳槽，应衬软质耐磨衬垫。
