附录Ａ

（标准的附录）

蝶阀型号编制方法

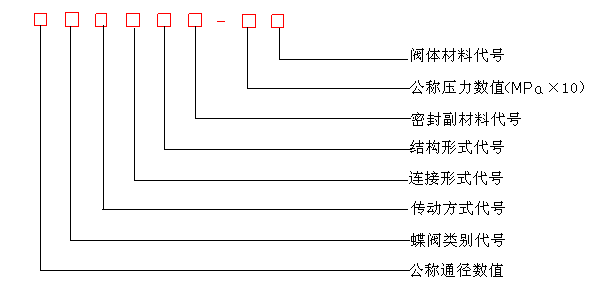

Ａ１ 蝶阀型号由下列八个单元组成，按下列顺序编制： 图

Ａ１．１ 蝶阀类别代号用汉语拼音字母表示，见 表Ａ１ 。

Ａ１．２ 传动方式应符合ＪＢ３０８的规定。

Ａ１．３ 连接形式应符合ＪＢ３０８的规定。

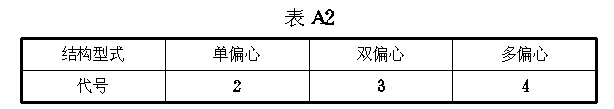

Ａ１．４ 结构形式代号用阿拉伯数字表示，见 表Ａ２ 。

Ａ１．５ 阀座密封副材料代号用汉语拼音字母表示，见 表Ａ３ 。

Ａ１．６ 公称通径数值应符合ＧＢ／Ｔ１０４７的规定。

Ａ１．７ 公称压力数值应符合ＧＢ／Ｔ１０４８的规定。

Ａ１．８ 阀体材料代号应符合ＪＢ３０８的规定。

Ａ２ 型号示例

ａ）Ｄ７３Ｈ／１６Ｃ

含义：蝶阀、手柄传动、对夹式连接、双偏心结构、合金钢密封面、公称压力１．６ＭＰａ、阀体材料为碳钢。

ｂ）Ｄ３７３Ｘ／１０

含义：蝶阀、蜗轮传动、对夹式连接、双偏心结构、橡胶密封面、公称压力１．０ＭＰａ、阀体材料为灰铸铁。
