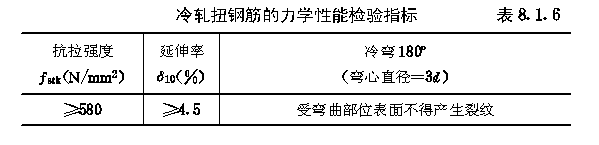

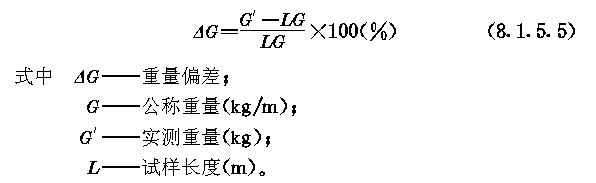

| 冷轧扭钢筋混凝土构件的施工 ８．１．１ 冷轧扭钢筋的成品规格及检验方法，应符合现行行业标准《冷轧扭钢筋》ＪＧ３０４６的规定。 ８．１．２ 冷轧扭钢筋成品应有出厂合格证书或试验合格报告单。进入现场时应分批分规格捆扎，并在下部垫木架空码放，采取防雨措施。每捆均应挂标牌，注明钢筋的规格、数量、生产日期、生产厂，并应对标签标牌进行核实，分批验收。 ８．１．３ 冷轧扭钢筋进场后应分批进行复检，检验批可按同一钢厂、同一牌号、同一规格钢筋为一批，且每批重量不应大于１０ｔ（不足一批重量按一批计）。当连续检验１０批均为合格时检验批重量可扩大一倍。 ８．１．４ 在现场抽检冷轧扭钢筋过程中，发现力学性能有明显异常时，应对原材料化学成分重新复检。 ８．１．５ 冷轧扭钢筋成品的规格、截面参数和外形尺寸应符合本规程表３．２．２和３．２．３的规定。冷轧扭钢筋成品加工质量的复检应符合下列规定： ８．１．５．１ 外观质量：冷轧扭钢筋表面不应有裂纹、折叠、结疤、压痕、机械损伤或其他影响使用的缺陷。 ８．１．５．２ 轧扁厚度的测量：应采用精度为０．０２ｍｍ的游标卡尺，在试样两端量取。每端分别测量其截面两边缘和中央部位厚度，取其算术平均值为一端厚度。再取两端厚度的平均值为冷轧扭钢筋横截面轧扁厚度；菱形截面应测其两端截面短向对角线尺寸，取其平均值为菱形截面轧扁厚度。 ８．１．５．３ 节距的测量：应采用精度为１．０ｍｍ的直尺，量取不少于５个整节距长度并取其平均值。 ８．１．５．４ 重量的测量：应从每批冷轧扭钢筋中随机截取三根，每根长度不应小于５００ｍｍ，采用直尺测量其长度ｌ（ｍ），用台秤称量其重量Ｇ''（ｋｇ），计算出每米重量以及三根钢筋实测重量的平均值（精确到０．００１ｋｇ/ｍ）。冷轧扭钢筋的实际重量和公称重量的负偏差每批不得大于５％。 ８．１．５．５ 冷轧扭钢筋重量偏差应按下式计算。 ８．１．６ 冷轧扭钢筋的力学性能，应符合表８．１．６的规定。进行力学性能的复检时，应从每批冷轧扭钢筋中随机抽取三根，两根进行拉伸试验，一根进行冷弯试验。当所有试样均合格时，该批冷轧扭钢筋可定为合格品。当有不合格时，应按现行行业标准《冷轧扭钢筋》ＪＧ３０４６的规定进行复试和判定。 ８．１．７ 单根定尺长度允许偏差应符合下列规定： ８．１．７．１ 当定尺长度小于８ｍ时，允许偏差为±１０ｍｍ。 ８．１．７．２ 当定尺长度大于或等于８ｍ时，允许偏差为±１５ｍｍ。 ８．１．８ 冷轧扭钢筋应及时在工程中使用，可不做时效处理。
|
