附录Ｃ框架梁柱节点核心区截面抗震验算

Ｃ．１一般框架梁柱节

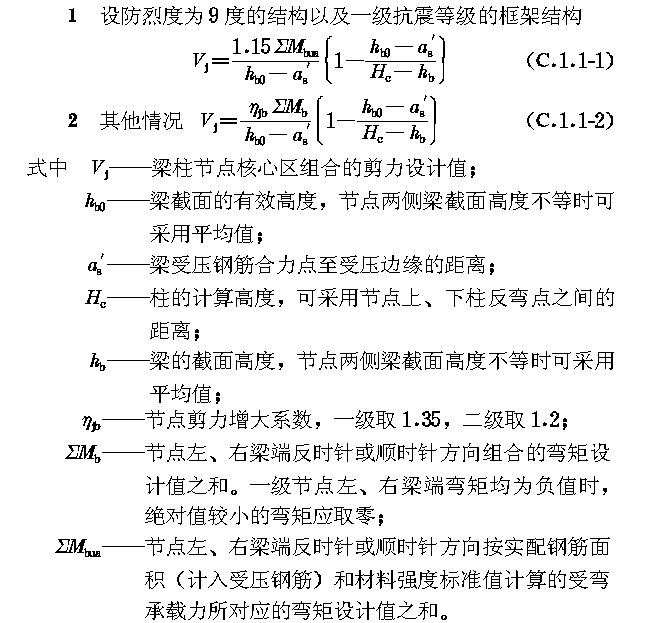

Ｃ．１．１ 一、二级框架梁柱节点核心区组合的剪力设计值，应按下列 公式 计算：

Ｃ．１．２ 核心区截面有效计算宽度，应按下列规定采用：

１当验算方向的梁截面宽度不小于该侧柱截面宽度的１／２时，可采用该侧柱截面宽度；当小于柱截面宽度的１／２时，可采用下列二者的较小值：

ｂ ｊ ＝ｂ ｂ ＋０．５ｈ ｃ （Ｃ．１．２-１）

ｂ ｊ ＝ｂ ｃ （Ｃ．１．２-２）

式中

ｂ ｊ ———节点核心区的截面有效计算宽度；
ｂ ｂ ———梁截面宽度；
ｈ ｃ ———验算方向的柱截面高度；
ｂ ｃ ———验算方向的柱截面宽度。

２当梁、柱的中线不重合且偏心距不大于柱宽的１／４时，可采用本条第１款和下式计算结果的较小值。

ｂ ｊ ＝０．５（ｂ ｂ ＋ｂ ｃ ）＋０．２５ｈ ｃ －ｅ（Ｃ．１．２-３）

式中

ｅ———梁与柱中线偏心距。

Ｃ．１．３ 节点核心区受剪截面应符合下式要求：

Ｖ ｊ ≤１/γ ＲＥ （０．３０η ｊ β ｃ ｆ ｃ ｂ ｊ ｈ ｊ ）（Ｃ．１．３）

式中

η ｊ ———正交梁的约束影响系数。楼板为现浇、梁柱中线重合、四侧各梁截面宽度不小于该侧柱截面宽度的１／２且正交方向梁高度不小于框架梁高度的３／４时，可采用１．５，９度时宜采用１．２５，其他情况宜采用
１．０；

ｈ ｊ ———节点核心区的截面高度，可采用验算方向的柱截面高度ｈ ｃ ；

γ ＲＥ ———承载力抗震调整系数，可采用０．８５；

β ｃ ———混凝土强度影响系数，应按本规程第６．２．６条采用；

ｆ ｃ ———混凝土轴心受压强度设计值。

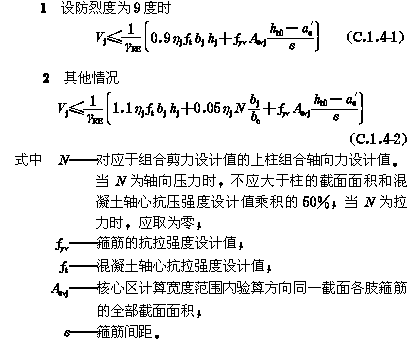

Ｃ．１．４ 节点核心区截面受剪承载力，应按下列 公式 验算：

Ｃ．２梁宽大于柱宽的扁梁框架的梁柱节点

Ｃ．２．１ 楼盖应采用现浇，梁柱中心线宜重合。

Ｃ．２．２ 扁梁框架的梁柱节点核心区应根据梁上部纵向钢筋在柱宽范围内、外的截面面积比例，对柱宽以内和柱宽以外的范围分别计算受剪承载力。计算柱外节点核心区的剪力设计值时，可不考虑节点以上柱下端的剪力作用。

Ｃ．２．３ 节点核心区计算除应符合一般梁柱节点的要求外，尚应符合下列要求：

１按本附录第Ｃ．１．３条计算核心区受剪截面时，核心区有效宽度可取梁宽与柱宽的平均值；

２四边有梁的节点约束影响系数，计算柱宽范围内核心区的受剪承载力时可取１．５，计算柱宽范围外核心区的受剪承载力时宜取１．０；

３计算核心区受剪承载力时，在柱宽范围内的核心区，轴力的取值可同一般梁柱节点；柱宽以外的核心区可不考虑轴向压力对受剪承载力的有利作用；４锚入柱内的梁上部纵向钢筋宜大于其全部钢筋截面面积的６０％。

Ｃ．３圆柱的梁柱节点

Ｃ．３．１ 梁中线与柱中线重合时，圆柱框架梁柱节点核心区受剪截面应符合下式要求：

Ｖ ｊ ≤１/γ ＲＥ （０．３０η ｊ β ｃ ｆ ｃ Ａ ｊ ）（Ｃ．３．１）

式中

ηｊ———正交梁的约束影响系数，可按本附录Ｃ．１．３条确定，其中柱截面宽度可按柱直径采用；

Ａｊ———节点核心区有效截面面积，当梁宽ｂｂ不小于圆柱直径Ｄ的一半时，可取为０．８Ｄ２；当梁宽ｂｂ小于柱直径的一半但不小于柱直径的０．４倍时，可取为
０．８Ｄ（ｂ ｂ ＋Ｄ／２）。

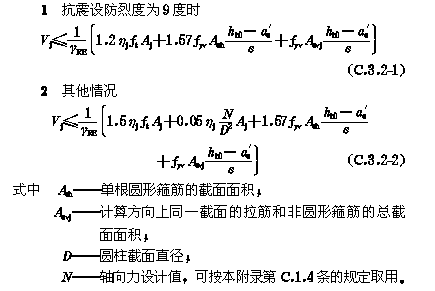

Ｃ．３．２ 梁中线与柱中线重合时，圆柱截面梁柱节点核心区截面受剪承载力应按下列 公式 验算：
