１３．２施工测量

１３．２．１ 施工测量应符合现行国家标准《工程测量规范》ＧＢ５００２６的有关规定，并应根据建筑物的平面、体形、层数、高度、场地状况和施工要求，编制施工测量方案。

１３．２．２ 场地平面控制网和建筑物主轴线，应根据复核后的建筑红线桩或城市测量控制点准确定位测量，并应作好桩位保护。平面控制网桩位间距不应大于所用钢尺长度，并应组成闭合图形，其测量允许偏差应符合 表１３．２．２ 的规定。

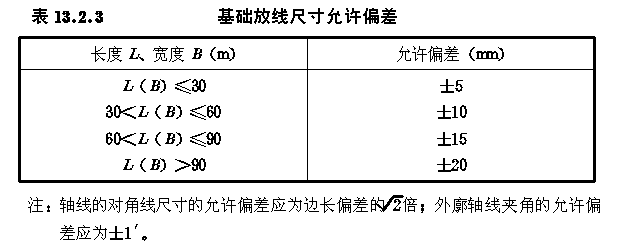

１３．２．３ 应根据场地平面控制网向混凝土底板垫层上投测建筑物外廓轴线，经闭合校测合格后，再放出细部轴线及有关边界线。基础放线尺寸允许偏差应符合 表１３．２．３ 的规定。

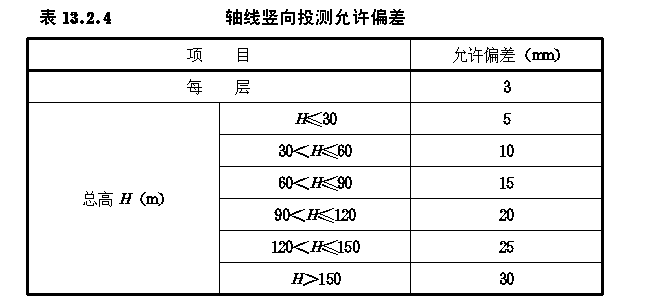

１３．２．４ 首层放线验收后，应将控制轴线引测至结构外表面上，并作为各施工层主轴线竖向投测的基准。轴线的竖向投测，应以建筑物轴线控制桩为测站。竖向投测的允许偏差应符合 表１３．２．４ 的规定。

１３．２．５ 控制轴线投测至施工层后，应组成闭合图形，且其间距不应大于所用钢尺长度。控制轴线应包括：

１建筑物外廓轴线；

２伸缩缝、沉降缝两侧轴线；

３电梯间、楼梯间两侧轴线；

４单元、施工流水段分界轴线。

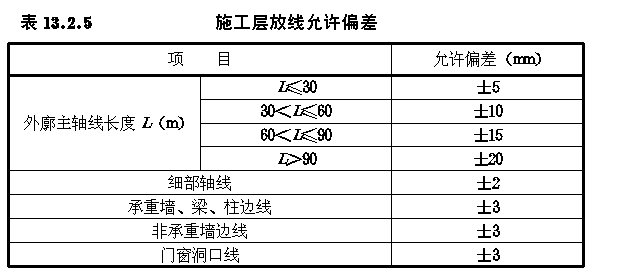

施工层放线时，应先在结构平面上校核投测轴线，再测设细部轴线和墙、柱、梁、门窗洞口等边线，放线的允许偏差应符合 表１３．２．５ 的规定。

１３．２．６ 场地标高控制网应根据复核后的水准点或已知标高点引测，引测标高宜采用附合测法，其闭合差不应超过 公式 （ｎ为测站数）或 公式 （Ｌ为测线长度，以ｋｍ为单位）。

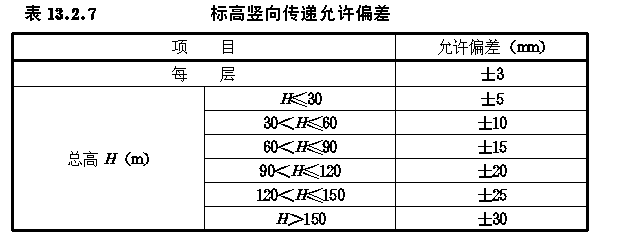

１３．２．７ 标高的竖向传递，应从首层起始标高线竖直量取，且每栋建筑应由三处分别向上传递。当三个点的标高差值小于３ｍｍ时，应取其平均值；否则应重新引测。标高的允许偏差应符合 表１３．２．７ 的规定。

１３．２．８ 建筑物围护结构封闭前，应将控制轴线引测至结构内部，作为室内装饰与设备安装放线的依据。

１３．２．９ 对于２０层以上或造型复杂的１４层以上的建筑物，应进行沉降观测，并应符合现行行业标准《建筑变形测量规程》ＪＧＪ／Ｔ８的有关规定。

１３．２．１０ 在场地平面控制测量中，宜使用测距精度不低于±（３ｍｍ＋２×１０ －６ ×Ｄ）、测角精度不低于±５″级的全站仪或测距仪（Ｄ为测距，以ｍｍ为单位）。在场地标高测量中，宜使用精度不低于Ｓ ３ 的自动安平水准仪。在轴线竖向投测中，宜使用±２″级激光经纬仪或激光自动铅直仪。
