|
附录Ｄ 钢筋焊接网的技术性能要求

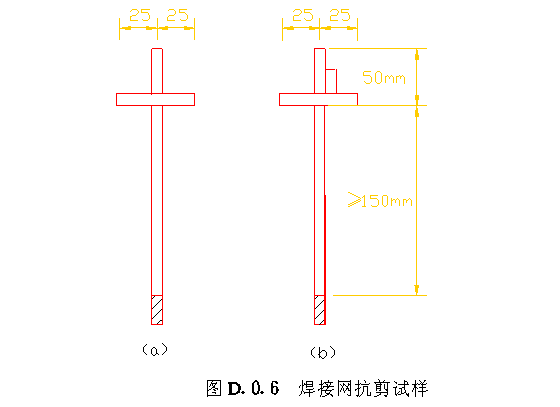

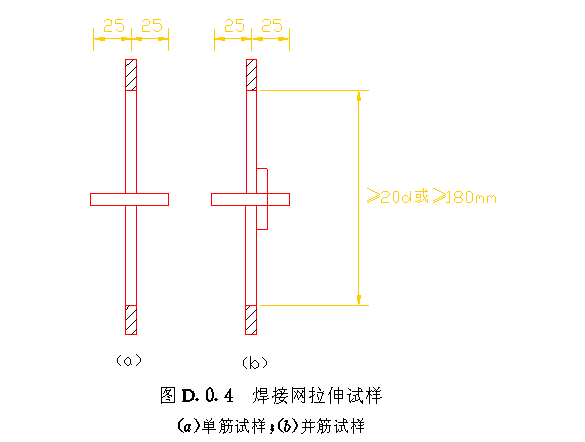

Ｄ．０．１ 钢筋焊接网宜采用符合现行国家标准《冷轧带肋钢筋》ＧＢ１３７８８规定的ＬＬ５５０级冷轧带肋钢筋制作，也可采用符合本附录规定的ＬＧ５１０级冷拔光面钢筋制作。 Ｄ．０．２ 制造冷拔光面钢筋的热轧盘条宜采用符合现行国家标准《低碳钢热轧圆盘条》ＧＢ７０１或《低碳钢无扭控冷热轧盘条》ＹＢ４０２７规定的高速线材。 Ｄ．０．３ 冷拔光面钢筋直径为４～１２ｍｍ，钢筋的表面应符合ＧＢ１３７８８的相应规定。钢筋的力学性能及工艺性能应符合表Ｄ．０．５的规定。 Ｄ．０．４ 在每批焊接网中，应随机抽取一张网片，在纵、横向钢筋上各截取２根试样，分别进行强度（包括伸长率）和冷弯试验。每个试样应含有不少于一个焊接点，试样长度应足以保证夹具之间的距离不小于２０倍试样直径，且不小于１８０ｍｍ。对于并筋，非受拉钢筋应在离交叉焊点约２０ｍｍ处切断（图Ｄ．０．４）。 Ｄ．０．５ 的规定。 焊接网的拉伸、冷弯试验结果如不合格，则应从该批焊接网中再取双倍试样进行不合格项目的检验，复验结果全部合格时，该批焊接网方可判定为合格。 Ｄ．０．６ 在每批焊接网中，随机抽取一张网片，在同一根非受拉钢筋上随机截取３个抗剪试样（图Ｄ．０．６）。当并筋时，非受拉钢筋应在交叉焊点处切断，但不应损伤受拉钢筋焊点。 钢筋焊接网焊点的抗剪力（单位为Ｎ）不应小于１５０与较粗钢筋公称横截面积（单位为ｍｍ２）的乘积。抗剪力的试验结果应按三个试样的平均值计算。 |
