附录Ｂ 钢筋焊接网混凝土板不需作挠度验算的最大跨高比

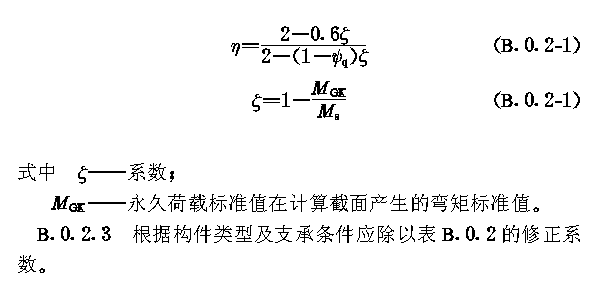

Ｂ．０．１ 对配置钢筋焊接网承受均布荷载的混凝土简支板，混凝土强度等级为Ｃ２０，挠度允许值为ｌ０/２００， 构件截面高度ｈ与有效高度ｈ０之比ｈ/ｈ０≥１．１，结构构件的重要性系数ｒ０＝１．０，活荷载的准永久值系数ψｑ＝０．４，当符合下列条件之一时，在一般情况下可不进行挠度验算： Ｂ．０．１．１ 对冷轧带肋钢筋焊接网配筋的混凝土板，其跨高比不大于图Ｂ．０．１（ａ）的相应数值时，可不进行挠度验算。 Ｂ．０．１．２ 对冷拔光面钢筋焊接网配筋的混凝土板，其跨高比不大于图Ｂ．０．１（ｂ）的相应数值时，可不进行挠度验算。 Ｂ．０．２ 当不符合Ｂ．０．１的条件时，对图Ｂ．０．１（ａ）或图Ｂ．０．１（ｂ）的跨高比应考虑下列修正系数： Ｂ．０．２．１ 当挠度允许值为ｌ０/２５０时，应乘以系数０．８，当挠度允许值为ｌ０/３００时应乘以系数０．６７。 Ｂ．０．２．２ 当准永久值系数ψｑ为不同数值时，应乘以系数

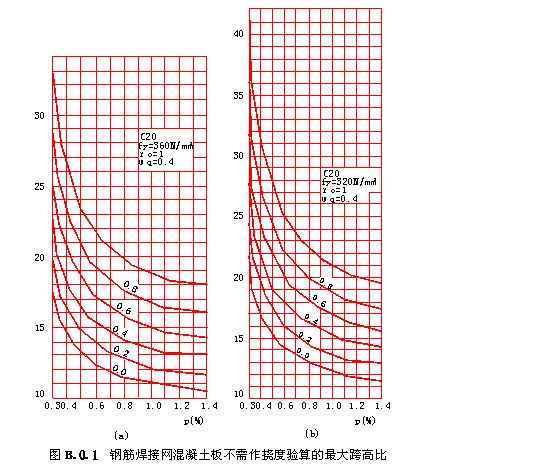

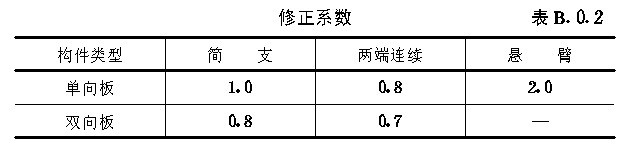

Ｂ．０．２．３ 根据构件类型及支承条件应除以表Ｂ．０．２的修正系数。 图Ｂ．０．１钢筋焊接网混凝土板不需作挠度验算的最大跨高比? （ａ）冷轧带肋钢筋焊接网； （ｂ）冷拔光面钢筋焊接网? |
