５．３ 墙

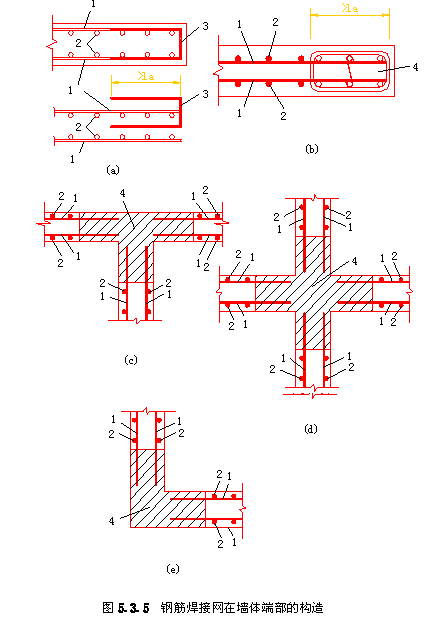

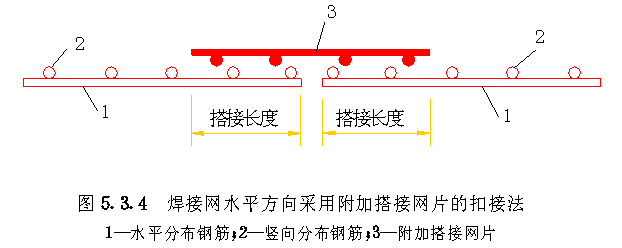

５．３．１ 钢筋焊接网配筋的剪力墙设计应符合现行国家标准《混凝土结构设计规范》ＧＢＪ１０的有关规定。 ５．３．２ 钢筋焊接网作为墙体的水平与竖向分布钢筋时，钢筋的最小配筋率及构造要求应符合剪力墙的有关规定。 ５．３．３ 剪力墙中用作分布钢筋应符合下列规定： ５．３．３．１ 剪力墙中用作分布钢筋的焊接网可按一楼层为一个竖向单元。其竖向搭接可设在楼层面之上，搭接长度应符合本规程第５．１节的规定且不应小于４００ｍｍ。 在搭接范围内，下层的焊接网不设水平分布钢筋，搭接时应将下层网的竖向钢筋与上层网的钢筋绑扎固定（图５．３．３）。 ５．３．３．２ 当剪力墙结构的分布钢筋采用焊接网时，对一级抗震等级应采用冷轧带肋钢筋焊接网，对二级抗震等级宜采用冷轧带肋钢筋焊接网。 ５．３．４ 墙体中钢筋焊接网在水平方向的搭接可采用平接法或附加搭接网片的扣接法（图５．３．４），其搭接长度应符合本规程第５．１．９条或５．１．１０条的有关规定。 ５．３．５ 钢筋焊接网在墙体端部的构造应符合下列规定： ５．３．５．１ 当墙体端部无暗柱或端柱时，可用现场绑扎的附加钢筋连接。 附加钢筋的间距宜与钢筋焊接网水平钢筋的间距相同，其直径可按等强度设计原则确定（图５．３．５ａ），附加钢筋的锚固长度不应小于最小锚固长度。 ５．３．５．２ 当墙体端部设有暗柱或端柱时，焊接网的水平钢筋可插入柱内锚固（图５．３．５ｂ、ｃ、ｄ、ｅ），该插入部分可不焊接竖向钢筋，其锚固长度，对冷轧带肋钢筋应符合本规程第５．１．５条的规定； 对冷拔光面钢筋宜在端头设置弯钩或焊接短筋，其锚固长度不应小于４０ｄ（对Ｃ２０混凝土）或３０ｄ（对Ｃ３０混凝土），且不应小于２５０ｍｍ，并应采用铁丝与柱的纵向钢筋绑扎。 当钢筋焊接网设置在暗柱或端柱钢筋的外侧时，应与暗柱或端柱钢筋有可靠的连接措施。 ５．３．６ 墙体内双排钢筋焊接网之间应设置拉筋连接，其直径不应小于６ｍｍ，间距不应大于７００ｍｍ。 图５．３．５钢筋焊接网在墙体端部的构造 续表 （ｂ）墙端设有暗柱； （ｃ）相交墙体（Ｔ形）； （ｄ）相交墙体（十字形）； （ｅ）相交墙体（Ｌ形） １—焊接网水平钢筋； ２—焊接网竖向钢筋； ３—附加连接钢筋； ４—暗柱 |
