５．２ 板

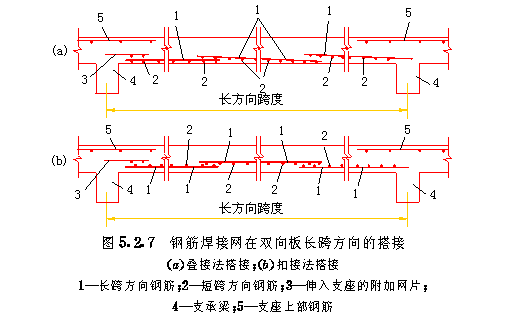

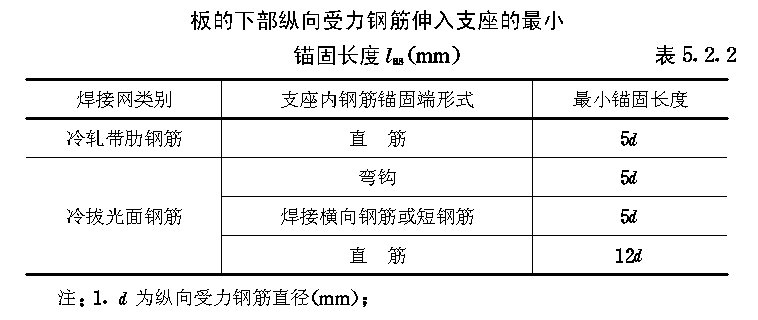

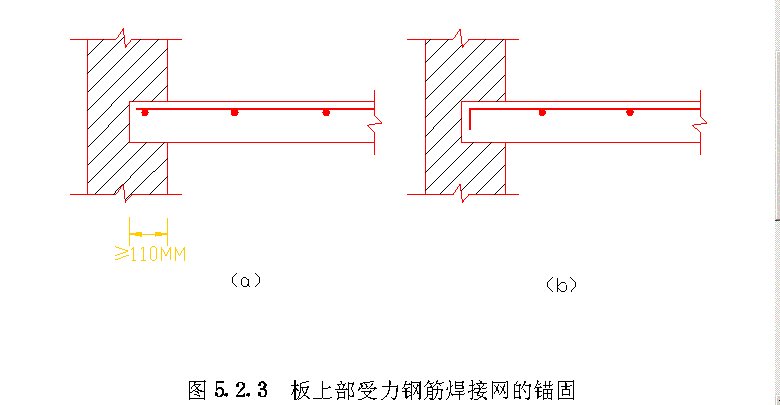

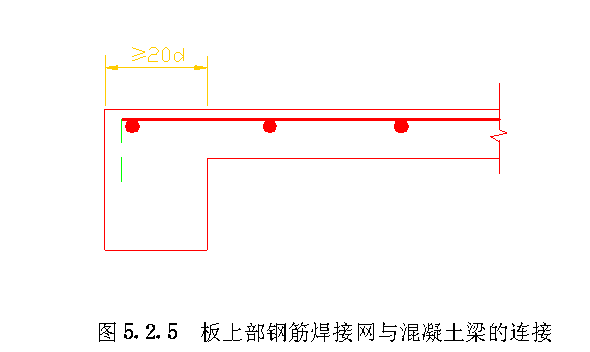

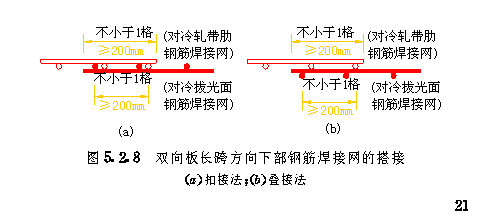

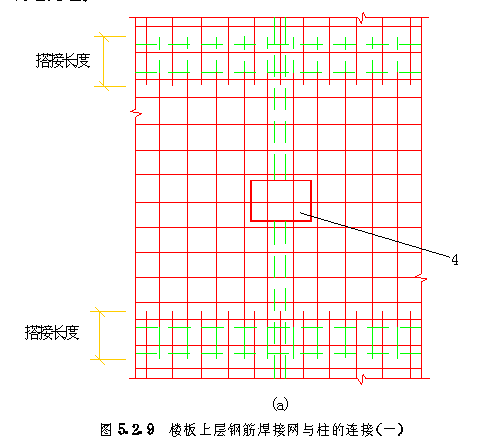

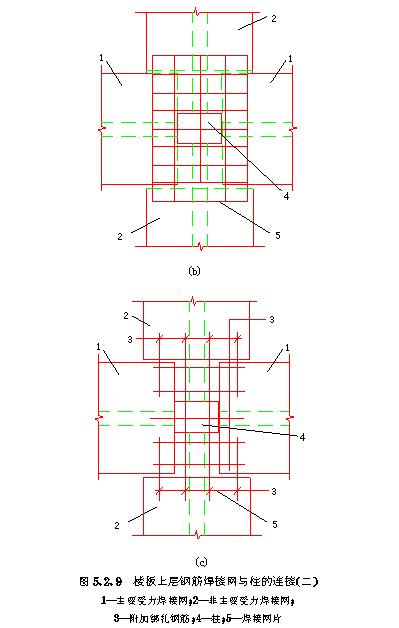

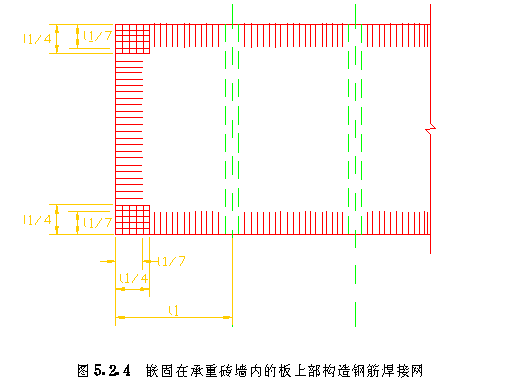

５．２．１ 板的受力钢筋焊接网不宜在弯矩较大处进行搭接。 板伸入支座的下部纵向受力钢筋，其间距不应大于４００ｍｍ，其截面面积不应小于跨中受力钢筋截面面积的１/３。 ５．２．２ 当板的剪力设计值Ｖ不大于０．０７ｆｃｂｈ０时，板的下部纵向受力钢筋伸入支座的最小锚固长度ｌａｓ不应小于表５．２．２规定的数值。 注：１．ｄ为纵向受力钢筋直径（ｍｍ）； ２．焊接横向钢筋或短钢筋的直径不应小于０．６ｄ，短钢筋的长度不应小于（ｄ＋３０ｍｍ）； ３．表中冷拔光面钢筋焊接网以直筋形式伸入的支座系指多跨结构的中间支座；当下部受力钢筋伸入边梁（或边支座）时，最小锚固长度不应小于１２ｄ＋ｈ０/２，ｈ０为板的有效高度（ｍｍ）。 ５．２．３ 对嵌固在承重砖墙内的现浇板，其上部焊接网的钢筋伸入支座的长度不宜小于１１０ｍｍ，并在网端应有一根横向钢筋（图５．２．３ａ）或将上部受力钢筋弯折（图５．２．３ｂ）。 ５．２．４ 对嵌固在承重砖墙内的现浇板，当在板的上部配置构造钢筋焊接网（图５．２．４）时，应符合下列规定： ５．２．４．１ 构造钢筋焊接网的钢筋直径不应小于５ｍｍ，间距不应大于２００ｍｍ，伸出墙边的长度不应小于ｌ１/７（ｌ１为单向板的跨度或双向板的短边跨度）。 ５．２．４．２ 对两边均嵌固在墙内的板角部分，配置的上部构造钢筋焊接网，其伸出墙边的长度不应小于ｌ１/４。 ５．２．４．３ 沿受力方向配置的上部构造钢筋焊接网的截面面积不宜小于跨中受力钢筋截面面积的１/３；沿非受力方向配置的上部构造钢筋焊接网可适当减少。 ５．２．５ 当端跨板与混凝土梁连接处按构造要求设置上部钢筋焊接网时，其钢筋伸入梁内的长度不应小于２０ｄ，当梁的宽度较小时应将上部钢筋弯折（图５．２．５）。 ５．２．６ 单向板的下部受力钢筋焊接网不宜设置搭接接头。 ５．２．７ 现浇双向板短跨方向的下部钢筋焊接网不宜设置搭接接头；长跨方向可按本规程第５．２．８条或第５．１节的规定设置搭接接头，将钢筋焊接网伸入支座，必要时可用附加网片搭接（图５．２．７）或按本规程第５．１．１４条用绑扎钢筋伸入支座。 ５．２．８ 多跨连续现浇双向板在均布荷载作用下，当长跨方向下部钢筋焊接网的搭接接头位于跨中１/３跨度以外的区段时，宜采用扣接法或叠接法搭接，搭接长度不应少于一个网格且不应小于２００ｍｍ（图５．２．８）； 当搭接接头位于边跨且靠近边梁（或边支座）的１/３跨度区段时，其搭接长度应符合本规程第５．１．９条或第５．１．１０条的规定。 ５．２．９ 楼板上层钢筋焊接网与柱的连接可采用整张网片套在柱上（图５．２．９ａ），然后再将其他网片与此网片搭接； 也可将上层网片在一个方向铺至柱边，另一方向铺至前一个方向网片的边缘，其余部位按等强度设计原则用局部套在柱上的焊接网片补强（图５．２．９ｂ）或采用附加钢筋予以补强（图５．２．９ｃ）。 网片的搭接长度应符合本规程第５．１节的有关规定。 当采用光面钢筋补强时，应在钢筋端部作成弯钩或采取其他锚固措施。下层钢筋焊接网与梁、柱的连接可按本规程第５．２．２条的有关规定执行。 ５．２．１０ 当楼板上开孔洞时，可将通过洞口的钢筋切断，按等强度设计原则增加附加绑扎短钢筋加强，并参照普通绑扎钢筋相应的构造处理。 |
