５ 构造规定

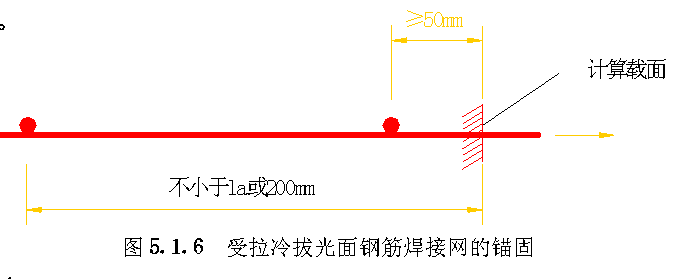

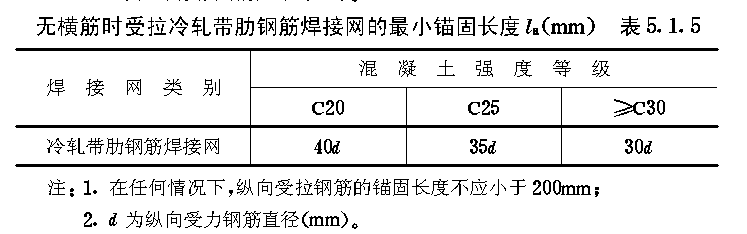

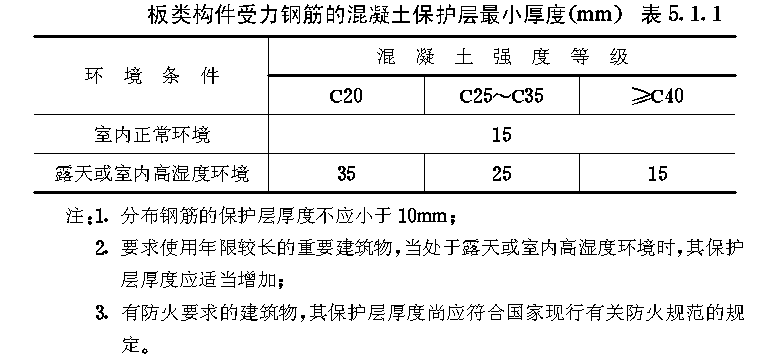

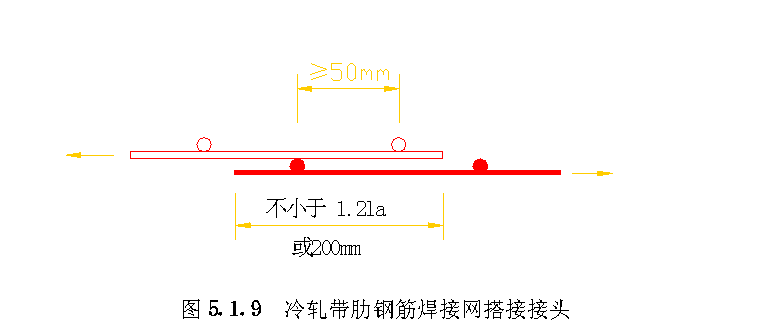

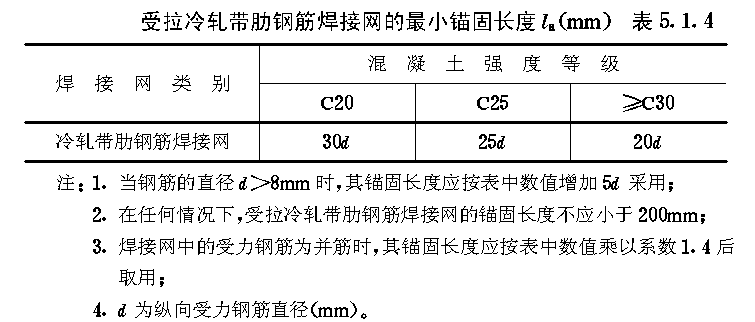

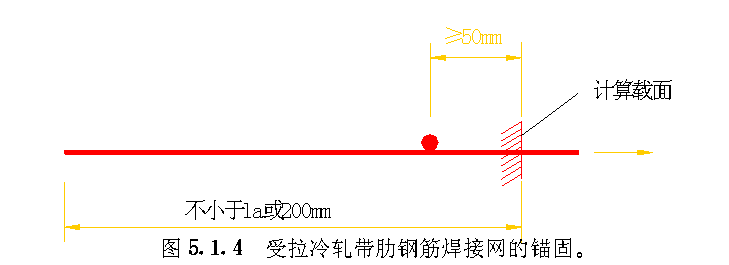

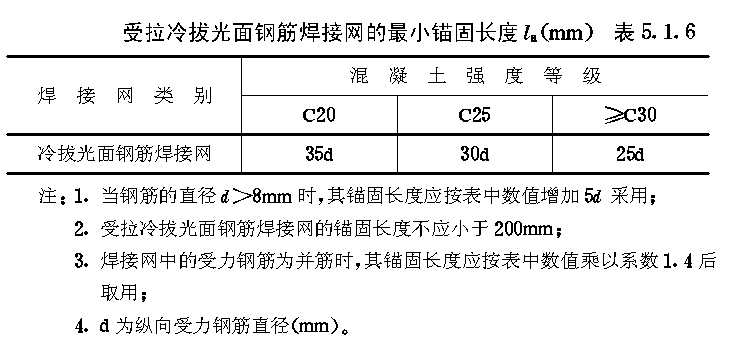

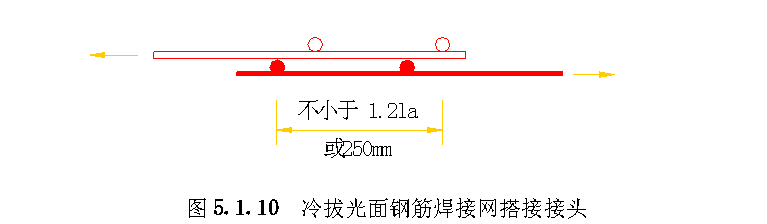

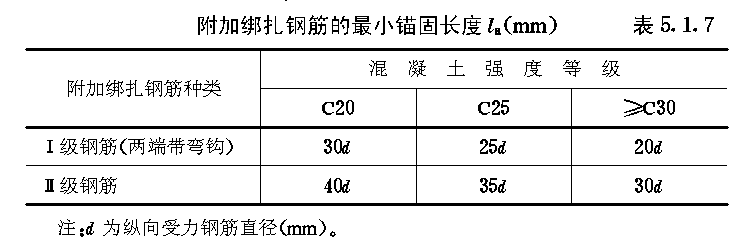

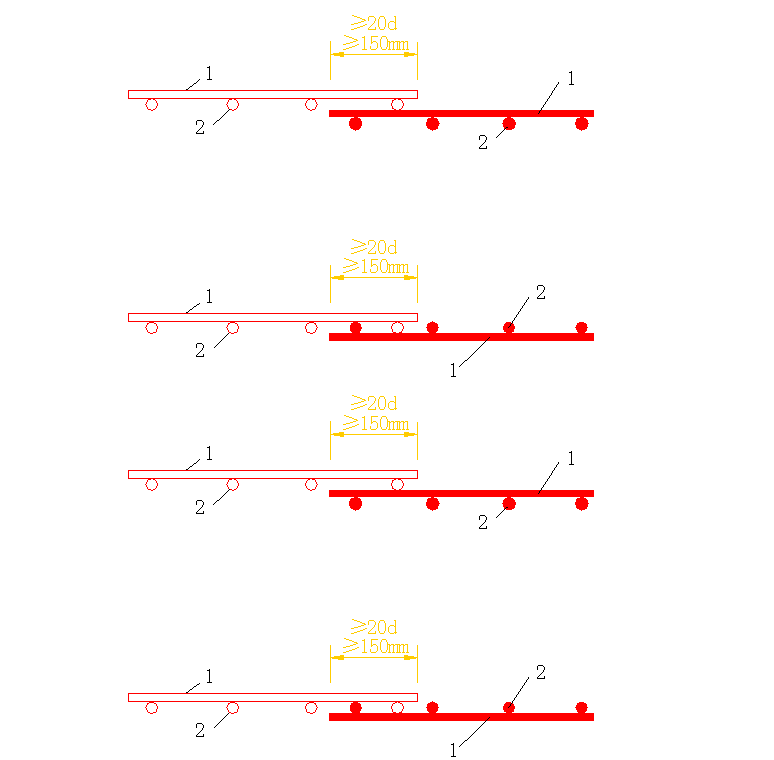

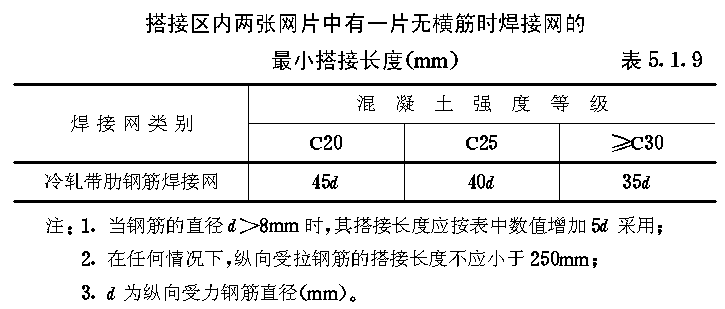

５．１ 一般规定 ５．１．１ 板类构件受力钢筋的混凝土保护层最小厚度（从钢筋的外边缘算起）应符合表５．１．１的规定。 ５．１．２ 板类构件纵向受力钢筋的配筋率不应小于０．１５％。受力钢筋的直径不宜小于５ｍｍ，间距不宜大于２００ｍｍ。 ５．１．３ 单向板中单位长度上的分布钢筋，其截面面积不应小于单位长度上受力钢筋截面面积的１０％，其直径不宜小于５ｍｍ，间距不应大于３００ｍｍ。 ５．１．４ 对受拉冷轧带肋钢筋焊接网，当在锚固长度范围内至少有一根横向钢筋且此横向钢筋至计算截面的距离不小于５０ｍｍ时（图５．１．４），其最小锚固长度不应小于表５．１．４规定的数值。 ５．１．５ 当在锚固长度内无横向钢筋时，受拉冷轧带肋钢筋焊接网的最小锚固长度不应小于表５．１．５规定的数值。 图５．１．４受拉冷轧带肋钢筋焊接网的锚固 受拉冷轧带肋钢筋焊接网的最小锚固长度ｌａ（ｍｍ） 表５．１．４ 无横筋时受拉冷轧带肋钢筋焊接网的最小锚固长度ｌａ（ｍｍ） ５．１．６ 对受拉冷拔光面钢筋焊接网，当在锚固长度范围内有不少于两根横向钢筋且较近一根横向钢筋至计算截面的距离不小于５０ｍｍ（图５．１．６）时，其最小锚固长度不应小于表５．１．６规定的数值。 图５．１．６受拉冷拔光面钢筋焊接网的锚固 受拉冷拔光面钢筋焊接网的最小锚固长度ｌａ（ｍｍ） ５．１．７ 钢筋焊接网受拉钢筋的附加绑扎钢筋的最小锚固长度不应小于表５．１．７规定的数值。 ５．１．８ 钢筋焊接网的搭接接头应设置在受力较小处。 ５．１．９ 当计算中充分利用钢筋的抗拉强度时，冷轧带肋钢筋焊接网在受拉方向的搭接接头可采用叠接法（或扣接法），并应符合下列规定： ５．１．９．１ 两片钢筋焊接网末端之间钢筋搭接接头的最小搭接 长度，不应小于本规程第５．１．４条规定的最小锚固长度ｌａ的１．２倍（图５．１．９），且不应小于２００ｍｍ；在搭接区内每张焊接网片的横向钢筋不得少于一根，两网片最外一根横向钢筋之间搭接长度不应小于５０ｍｍ。 图５．１．９冷轧带肋钢筋焊接网搭接接头 ５．１．１０ 当计算中充分利用钢筋的抗拉强度时，冷拔光面钢筋焊接网在受拉方向的搭接接头可采用叠接法（或扣接法），并应符合下列规定： ５．１．１０．１ 在搭接长度范围内每张网片的横向钢筋不应少于二根，两片焊接网最外边横向钢筋间的搭接长度不应少于一个网格（图５．１．１０），也不应小于本规程第５．１．６条规定的最小锚固长度ｌａ的１．２倍，且不应小于２５０ｍｍ。 ５．１．１０．２ 冷拔光面钢筋焊接网的受力钢筋，当搭接区内一张网片无横向钢筋且无附加钢筋、网片或附加锚固构造措施时，不得采用搭接。 ５．１．１１ 当钢筋焊接网采用扣接法搭接时，其搭接长度应与叠接法的有关规定相同。 ５．１．１２ 钢筋焊接网在受压方向的搭接长度，应取受拉钢筋搭接长度的０．７倍。 ５．１．１３ 钢筋焊接网在非受力方向的分布钢筋的搭接，当采用叠接法（图５．１．１３ａ）或扣接法（图５．１．１３ｂ）时，每个网片在搭接范围内至少应有一根受力主筋，搭接长度不应小于２０ｄ（ｄ为分布钢筋直径）且不应小于１５０ｍｍ。 （ａ）叠接法； （ｂ）扣接法； （ｃ）平接法 １—分布钢筋； ２—受力钢筋 钢筋焊接网在非受力方向的分布钢筋，当采用平接法搭接且一张网片在搭接区内无受力钢筋时，其搭接长度应符合下列规定（图５．１．１３ｃ）： 对冷轧带肋钢筋焊接网不应小于２０ｄ且不应小于２００ｍｍ； 对冷拔光面钢筋焊接网不应小于２５ｄ且不应小于２５０ｍｍ。 ５．１．１４ 钢筋焊接网在受力方向也可采用Ⅰ级或Ⅱ级热轧钢筋现场绑扎搭接，搭接钢筋的截面面积可按等强度设计原则换算求得。 受拉钢筋的搭接长度不应小于１．２ｌａ，且不应小于３００ｍｍ；受压钢筋的搭接长度不应小于０．８５ｌａ，且不应小于２００ｍｍ。 ５．１．１５ 考虑地震作用组合的钢筋混凝土结构构件， 对一、二级抗震等级，焊接网受拉钢筋的最小锚固长度和搭接长度均应增加附加锚固长度５ｄ； 对三、四级抗震等级，可不考虑。 |
