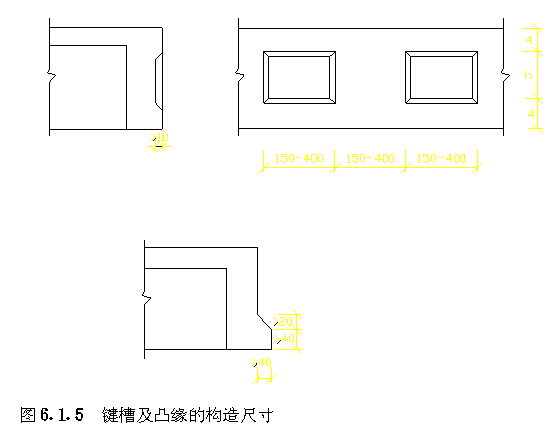

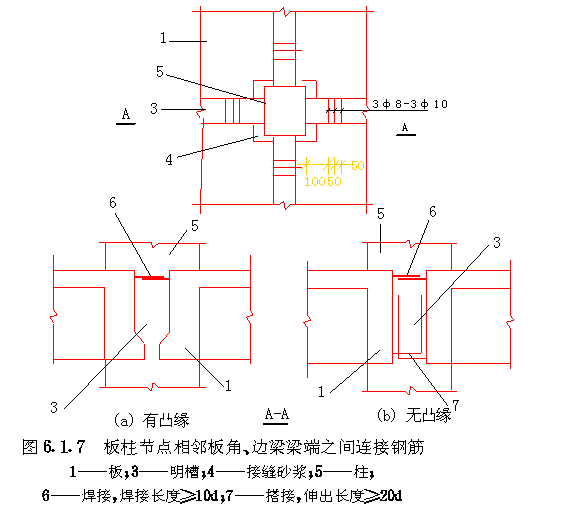

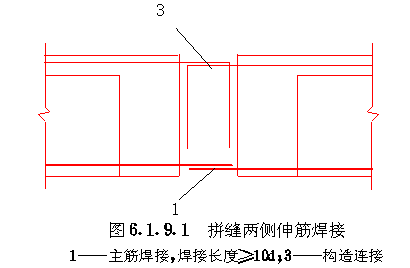

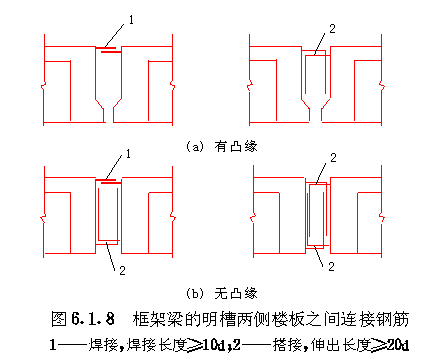

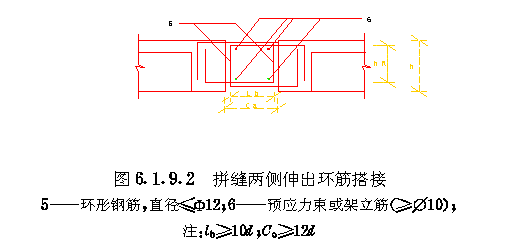

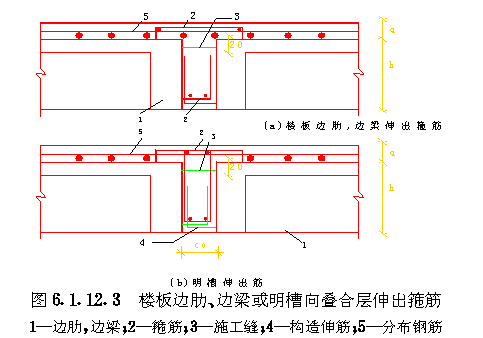

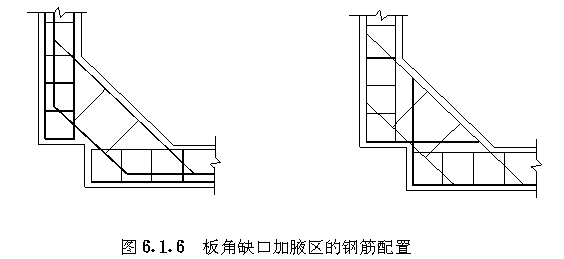

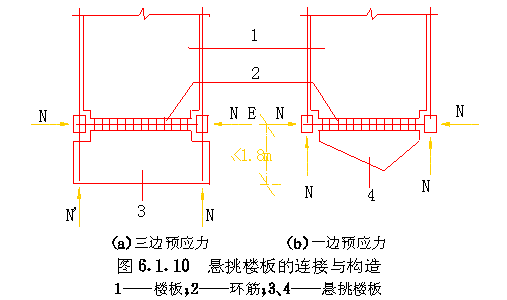

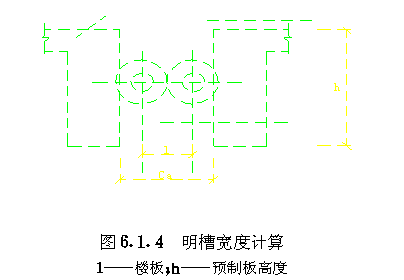

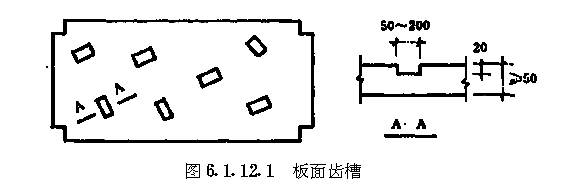

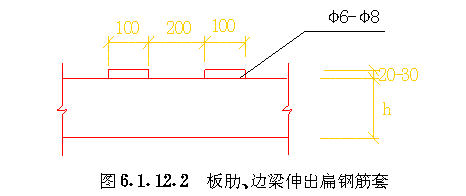

６ 构造规定 ６．１ 楼板 ６．１．１ 柱与楼板板角、边梁端之间的接缝截面（预应力挤压面）的面积应符合 下式 ： ６．１．２ 预制板与柱、方垫块连接的板角缺口处加腋区最小宽度ａ应符合下式 （ 图６．１．２ ）： ａ≥０．８５ｈ （６．１．２） ６．１．３ 板柱接缝宽度及板垫块接缝宽度可按 表６．１．３ 取用。 ６．１．４ 明槽宽度可按下列公式计算（ 图６．１．４ ）： Ｃ ｏ ≥ｌ＋ｄ＋２０ｍｍ（６．１．４／１） ６．１．５ 预制楼板边肋及边梁靠明槽的侧面应设抗剪键槽，并可设通长凸缘，其构造尺寸应符合 图６．１．５ 的要求。 ６．１．６ 预制板与柱、方垫块连接的板角缺口处加腋区的局部加强钢筋面积ＡＳ，应符合本规程第５．２．４条规定，且不宜小于２１０，可上下配置，相应的箍筋直径可为Φ４～Φ６，间距不宜大于ｈ/２。加强斜筋贴角宜不留保护层；加强的交叉钢筋也宜靠角配置，并且应保证它们过交叉点后的锚固长度。整个加腋区可按 图６．１．６ 配置钢筋。 ６．１．７ 板柱节点相邻板角、边梁梁端之间宜按 图６．１．７ 设置连接钢筋。 ６．１．８ 框架梁的明槽两侧楼板边肋上部应伸出钢筋相互焊接或搭接，该上部钢筋应从与边肋垂直相交的每根内肋伸出（ 图６．１．８ ）； 当一侧为边梁时，也应相应从边梁伸出钢筋与楼板的伸出钢筋相互焊接或搭接。 ６．１．９ 采用拼板时，若要求拼缝两侧楼板联成整体，在拼缝处可采取下列两种构造方法中的一种： ６．１．９．１ 在楼板边肋侧面由内肋伸出主筋焊接，其直径不应小于１０ｍｍ，焊接长度不应小于１０ｄ（ 图６．１．９．１ ）。 ６．１．９．２ 由楼板边肋侧面伸出环筋搭接，环筋的面积应根据该处所承受的弯矩值决定。环筋可以分布形式由边肋伸出，搭接长度ｌｂ不应小于１０ｄ，有效锚固长度（ｌｂ＋ｈＨ）应符合现行的《混凝土结构设计规范》中表６．１．４的规定。两侧伸出环筋形成的套环四角如无预应力束，则应设架立钢筋，每个角部架立钢筋直径不应小于Φ１０。与此同时，边肋尚应满足传递弯矩所需要的抗扭要求 （ 图６．１．９．２ ）。 ６．１．１０ 对于荷载较大或挑出长度较大的悬挑楼板，应沿板的三条边肋施加预应力。悬挑楼板根部与相邻楼板的连接宜采用伸出的环筋 （ 图６．１．１０ （ａ））。当悬挑楼板只能沿悬挑楼板根部一边施加预应力时，所施加的预应力应满足承载力、抗裂及变形要求，并应在悬挑楼板根部按本规程第６．１．９条第２款要求设置环筋，与相邻楼板连成整体，此时挑出长度不宜大于１．８ｍ（图６．１．１０（ｂ））。 ６．１．１１ 预应力钢筋的混凝土保护层厚度不应小于４０ｍｍ。 ６．１．１２ 当楼板上有现浇叠合层时，楼板板面、边梁表面应制成粗糙面；叠合层内应配置双向分布钢筋，间距不应大于２００ｍｍ。叠合层与预制楼板、预制边梁及明槽混凝土之间的结合还可选用下列方法： ６．１．１２．１ 当楼板板面厚度大于５０ｍｍ时，在板上面留齿槽 （ 图６．１．１２．１ ）。齿槽宜均匀散开，其面积之和宜接近于板总表面积的１/４。 ６．１．１２．２ 从楼板各肋和边梁伸出扁钢筋套（ 图６．１．１２．２ ）。 ６．１．１２．３ 从楼板边肋和边梁伸出箍筋（ 图６．１．１２．３ （ａ）），或者在明槽中设箍筋伸入叠合层（图６．１．１２．３（ｂ））。箍筋伸入叠合层的上水平段宜紧贴叠合层上保护层边缘，并压住叠合层内分布钢筋。若明槽混凝土与叠合层混凝土分开浇筑，施工缝可比预制楼板板面低２０ｍｍ。 ６．１．１３ 当边梁长度大于或等于３ｍ时，在预应力束张拉前，应将边梁侧面伸出钢筋与相邻楼板伸出钢筋焊接，焊点间距不大于２．５ｍ，且每根边梁的焊点不得少于两处。大开孔楼板的边肋也应符合上述规定。 ６．１．１４ 楼板边肋不应留竖向孔洞。板角加腋区如需留竖孔时，不得截断受力钢筋，应预埋钢套管加强孔边。 ６．１．１５ 在折线配筋时，预应力束可依靠柱孔孔壁下折，也可距柱面一段距离依靠板肋孔中钢销子下折（ 图６．１．１５ （ａ）（ｂ）），上折则可利用板肋孔中的钢销、板底拉杆及垫块扁孔中混凝土楔块等定位件（图６．１．１５（ｃ）（ｄ）（ｅ））。 ６．１．１６ 有抗震设防要求时，在柱外，由楼板构成的等代框架梁梁端箍筋应加密。加密区长度取１．５（ｈ＋δ）或５００ｍｍ二者中较大者，其中ｈ为预制板高度，δ为叠合层厚度（当无叠合层时取０）。箍筋间距不宜大于ｈ＋δ/２；箍筋直径宜取Φ４～Φ６，当（ｈ＋δ）＝２００ｍｍ时可取Φ４，（ｈ＋δ）＝４００ｍｍ时可取Φ６。在无叠合层时，此箍筋即为预制边梁、或预制楼板边肋的箍筋（图６．１．６）；在有叠合层时，此箍筋可从预制楼板边肋或边梁伸出箍筋到叠合层内形成，也可在明槽中设箍筋伸入叠合层内形成（图６．１．１２．３）。
|
