附录Ｃ 垫块的设计与施工

Ｃ．０．１ 本附录适用于本规程图３．２．２—２拼板中所示垫块，可分下列两大类型：

Ｃ．０．１．１ 方垫块（图３．２．２—２（ａ）），双向承受水平预应力，一般采用预制，可分为双向小开孔及一向小开孔一向大开孔两种；

Ｃ．０．１．２ 扁垫块（图３．２．２—２（ｂ）），单向承受水平预应力，一般采用现浇，可分为单向小开孔及单向大开孔两种。 位于楼盖中部的垫块称为“中垫块”，相应地位于楼盖边部的垫块称为 “边垫块”。

Ｃ．０．２ 垫块的高度不应小于楼盖构件的高度，方垫块的平面尺寸可与柱截面尺寸相同，扁垫块应贴板角设置。

Ｃ．０．３ 垫块小开孔是指直径小于或等于４０ｍｍ的圆孔，大开孔是指扁孔或直径大于４０ｍｍ的圆孔。大开孔的上下混凝土板的厚度不宜小于６０ｍｍ。

Ｃ．０．４ 垫块混凝土必须密实，且强度等级必须符合设计要求，当设计无要求时，不得低于楼盖构件混凝土强度等级，如果施工条件较差，可将强度等级相应提高一级。

Ｃ．０．５ 所有垫块只需具备施加预应力时的承载力。施加预应力时抗裂、使用阶段承载力及抗裂均可不考虑。 施加预应力时的承载力应包括抗压、抗弯、抗剪、抗局压、抗冲切等内容，其中抗压承载力应符合下式规定：

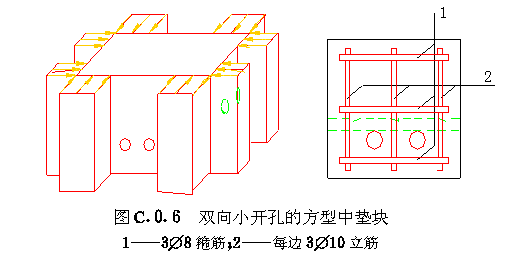

Ｃ．０．６ 双向小开孔的方垫块，当符合本规程第Ｃ．０．５条规定时，其“中垫块 ”可按 图Ｃ．０．６构造配筋。

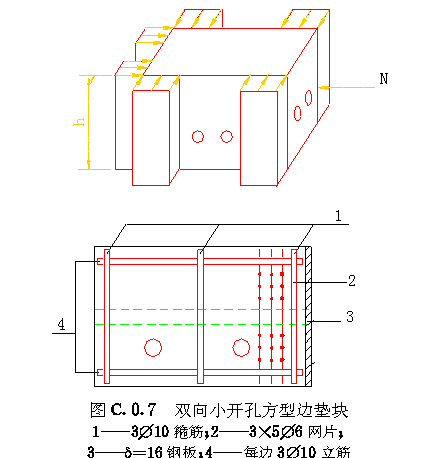

Ｃ．０．７ 双向小开孔的方垫块，当符合本规程第Ｃ．０．５条规定时，其“边垫块 ”尚应具备在端锚具作用下的抗弯、抗剪及局压承载力，其构造配筋可参照 图Ｃ．０．７。

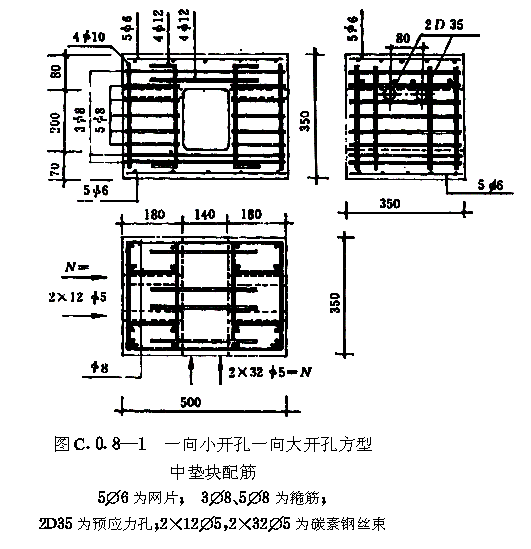

Ｃ．０．８ 一向小开孔一向大开孔的方垫块，当符合本规程第Ｃ．０．５条规定时，其“中垫块”可参照图Ｃ．０．８—１配筋。

垫块大开孔处一般不宜直接承受压折上抬力，压折定位装置可设在垫块两侧楼板上，即采用图６．１．１５（ｃ）（ｄ）所示方法。

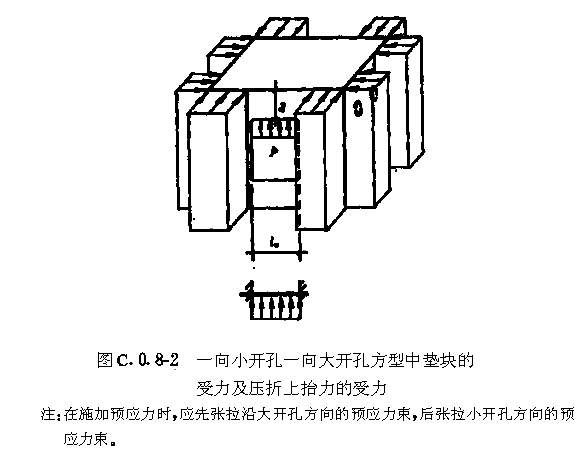

若大开孔处有压折上抬力，大开孔上部混凝土板尚应具备抗弯、抗剪、抗冲切承载力 （图Ｃ．０．８—２）。

Ｃ．０．９ 一向小开孔一向大开孔的方垫块，当符合本规程Ｃ．０．５条规定时，其 “边垫块”尚应具备在端锚具作用下的抗弯、抗剪及局压承载力，在施加预应力时，应先张拉沿大开孔方向的预应力束，后张拉小开孔方向的预应力束 （图Ｃ．０．９）。有关压折上抬力的规定与Ｃ．０．８条相同。

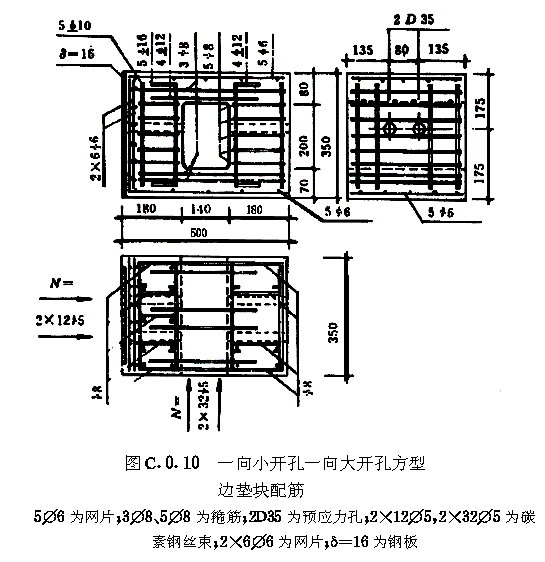

Ｃ．０．１０ 一向小开孔一向大开孔的方型边垫块的配筋可参照图Ｃ．０．１０。

Ｃ．０．１１ 扁垫块可分为小开孔与大开孔两种，其边垫块与中垫块的受力可视为一样，现浇时可预埋铁皮成孔，不得抽孔成型。在满足本规程第Ｃ．０．２、Ｃ．０．３、Ｃ．０．４条及Ｃ．０．５条规定的前提下，扁垫块可用素混凝土浇制，也可配置少量构造钢筋。

Ｃ．０．１２ 垫块的制作应符合本规程第７．５节及第７．６节的规定。有条件时，宜在成批生产前对预制垫块进行承载力试验。
