第三节 其它构造

第 ７．３．１ 条大板建筑的基础，当采用砖砌条形基础时，砖的强度等级不应小于ＭＵ７．５，砂浆的强度等级不应小于Ｍ５，当采用混凝土基础时，混凝土的强度等级不应低于Ｃ１５。

第 ７．３．２ 条在与墙板竖缝以及按计算需配置竖向钢筋的墙板节点的对应位置上，应设置基础暗柱或构造柱，以锚固竖向钢筋于基础底部。

在基础顶面应设置圈梁，在与墙板竖向接缝及节点对应的圈梁顶面位置上，应设置键槽及预留钢筋，键槽的深度不得小于４０ｍｍ，传递墙板剪力的钢筋锚固于基础圈梁内的长度不得小于４０ｄ，钢筋应与上部结构的对应钢筋搭接或焊接连接。

箱形基础或基础圈梁顶面，沿外墙宜设置防水台阶与上层外堵板构成防水接缝。

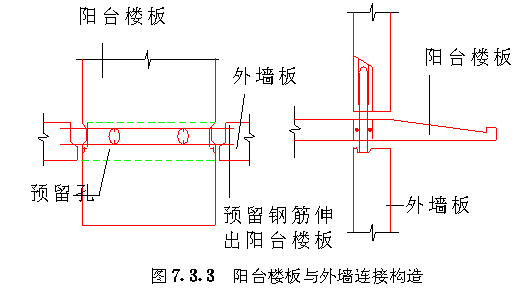

第 ７．３．３ 条当阳台作为楼板构件的延伸部分时，阳台楼板边缘应预留缺口以保证外墙板竖向接缝中钢筋贯通，及便于竖向接缝混凝土浇灌。在阳台楼板上预留Φ２００孔洞，以便外墙板中竖向钢筋或吊环向上连续贯通。阳台楼板上应预留钢筋与外墙水平圈梁钢筋搭接，钢筋根数、直径应与水平圈梁相同，其伸出阳台楼板的长度不应小于４５ｄ（ 图７．３．３ ）。

第 ７．３．４ 条楼梯的梯段与平台板之间、平台板与墙板之间均必须用预埋件焊接。平台板的横梁支承长度不宜小于１００ｍｍ。

当采用内墙板挑出钢筋混凝土牛腿支承平台板时，应通过预埋件将墙板和平台板焊接连接。梯段板两端支承长度不应小于８０ｍｍ。

第 ７．３．５ 条当屋顶采用预制女儿墙板时，应采用与下部墙板结构相同的分块方式和节点作法，并减轻女儿墙板自重和加强女儿墙板的侧向支撑。

第 ７．３．６ 条屋顶上的楼梯间、电梯机房、水箱间等辅助房间宜采用轻质承重材料，并利用下部结构的竖向接缝现浇混凝土柱向上延伸形成构造柱。

第 ７．３．７ 条大板建筑首层布置大空间时，第一、二层现浇墙体混凝土强度等级不应小于Ｃ２５，在第二层层高范围内，可将墙体分为下、上两区，下区钢筋配置不少于１０，其间距不应大于１５０ｍｍ，且应双排、双向布置，上区按配筋率大于等于０．２０％进行配筋。首层框支柱和剪力墙的钢筋应延伸至第二层，其搭接长度不应小于４５ｄ，并将搭接钢筋的两端用单面焊接连接，焊接长度不应小于３ｄ。
