第五章 结构基本计算
第 ５．０．１ 条结构、构件以及连接节点、接缝，应根据承载能力极限状态及正常使用极限状态的要求，分别进行下列计算及验算：
一、结构、构件以及节点接缝均应进行承载力（包括压屈失稳）计算。高层建筑尚应验算结构的倾覆；
二、根据使用条件需控制变形值的结构及构件，应验算变形。对于高层建筑，应验算水平位移；
三、根据使用条件不允许混凝土出现裂缝的构件，应进行抗裂验算；对使用上需限制裂缝宽度的构件，应进行裂缝宽度验算；
四、预制构件尚应对其脱模、起吊和运输安装等施工阶段进行承载力及裂缝控制验算。
第 ５．０．２ 条结构构件及节点接缝的承载力应按下列公式计算：
非抗震设计 ０ Ｓ≤Ｒ（５．０．２－１）
抗震设计Ｓ≤Ｒ/ ＲＥ （５．０．２－２）
式中 ０ ——结构重要性系数，按现行国家标准《建筑结构荷载规范》ＧＢＪ９的规定采用；
Ｓ——作用效应组合设计值，按现行国家标准《建筑结构荷载规范》ＧＢＪ９和《建筑抗震设计规范》ＧＢＪ１１的规定进行计算；
Ｒ——结构构件的承载力设计值，按非抗震设计和抗震设计两种情况分别计算；

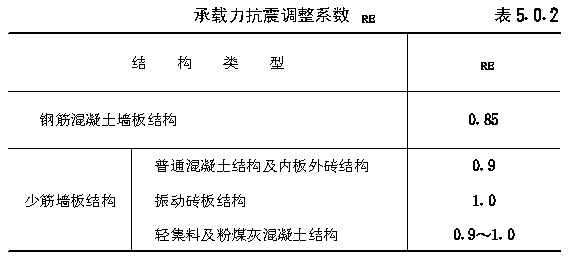

ＲＥ ——承载力抗震调整系数，按 表５．０．２ 采用。对于少筋墙板结构构件的受剪、受扭及局部受压承载力计
第 ５．０．３ 条结构抗震设计应根据设防烈度、结构类型和房屋层数采用不同的抗震等级，并应符合相应的计算和构造措施要求。
结构抗震等级的划分，宜符合 表５．０．３ 的规定。
第 ５．０．４ 条荷载（包括地震作用）应按下列规定取值：
一、承载力（包括压屈失稳）计算及倾覆验算，应采用荷载设计值；
二、变形、混凝土的抗裂及裂缝宽度验算，均采用荷载标准值；
三、抗震计算，应按现行国家标准《建筑抗震设计规范》ＧＢＪ１１的规定取值；
四、预制构件施工阶段的验算，应采用脱模起吊及运输安装时的荷载设计值。
第 ５．０．５ 条构件在脱模起吊、运输安装等施工阶段的承载力验算时，其结构重要性系数０取０．９，构件自重的动力系数取１．５。
第 ５．０．６ 条地震作用除按现行国家标准《建筑抗震设计规范》ＧＢＪ１１的规定计算外，还应符合下列规定：
一、当房屋高度不超过４０ｍｍ时，可采用底部剪力法计算地震作用。对平面布置均匀对称的房屋，其第一振型周期Ｔ１可以近似按下列公式计算：
横向：Ｔ １ ＝０．０５５ｎ（ｓ）（５．０．６－１）
纵向：Ｔ １ ＝０．０４４ｎ（ｓ）（５．０．６－２）
二、当房屋高度不超过２０ｍ时，可取ａ １ ＝ａ ｍａｘ ；
三、对于底层大空间房屋或体型复杂的房屋，宜采用振型分解反应谱法进行计算；

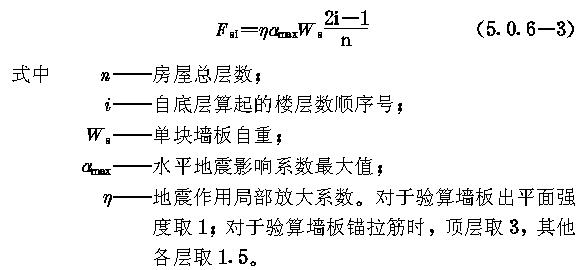

四、单块墙板沿出平面方向的地震作用Ｆ ｓｉ 按 下式 计算，
第 ５．０．７ 条在抗水平力作用及整体稳定计算中，其计算简图可考虑为嵌固于基础上的悬臂结构，在计算中假定楼盖及屋盖沿自身平面内为绝对刚性隔板，并按侧移变形协调计算各片墙体内力。
第 ５．０．８ 条结构的内力分析，可按弹性体系计算，并考虑纵横墙的共同工作。对于内板外砖结构，内外墙可按弹性模量比例折算为刚度等效的单一材料结构，进行内力分析。

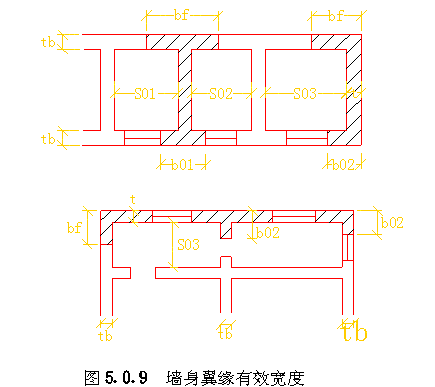

第 ５．０．９ 条在考虑纵横墙的共同工作时，墙身翼缘的有效宽度如 图５．０．９ 所示，其值ｂ ｆ 可取 表５．０．９ 所列各项中的最小值。
第 ５．０．１０ 条在计算弹性结构侧移及内力时，应符合下列规定：
一、假定全部板缝沿构件出平面方向为铰接结合。计算竖向构件出平面方向内力与稳定时，假定每层墙板均按不动铰接于楼盖（屋盖），计算高度取楼层高度；
二、取上层墙板轴线出平面方向施工偏心距计算值为１５ｍｍ；
三、在一个墙肢内，遇有竖缝存在，则该墙肢沿平面内方向的刚度值应乘以折减系数０．８～０．９；
四、刀把板（或称倒Ｌ形墙板）的连系梁，沿连系梁平面内方向的刚度值可按固端梁考虑，并应乘以系数０．８。当连系梁竖缝不能保证弯矩的有效传递时，则该端应按铰接考虑。当接缝不能保证弯矩与剪力的有效传递，则该梁应按悬臂考虑；
五、在一个门（窗）的过梁中，当有水平缝存在，且该缝没有足够的抗水平滑移的构造措施时，应视该梁为被水平缝分割的上下两根过梁，其组合惯性矩等于上下两根梁惯性矩之和。
第 ５．０．１１ 条在墙板配筋计算中，可考虑结构的塑性内力重分布，对各部位进行内力调幅，并重新建立内力平衡关系。其中在同一竖列的诸连系梁中，较大内力值可向下调幅，调幅后的内力值应符合下列规定：
一、在横墙上，不宜小于其弹性内力值的７０％；
二、在纵墙上，不宜小于其弹性内力值的８０％；
三、在纵横墙上，均不应小于同一竖列诸连系梁中最小的弹性内力值。
第 ５．０．１２ 条抗震设计时，在双肢剪力墙中，当一个墙肢全截面出现拉应力时，另一墙肢弯矩和剪力值应增大２５％。

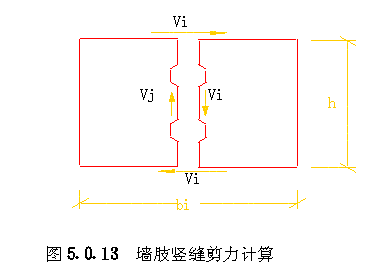

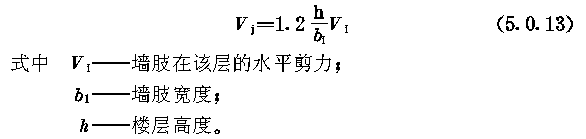

第 ５．０．１３ 条墙肢竖缝剪力Ｖ ｊ （ 图５．０．１３ ），可按 下式 计
算：

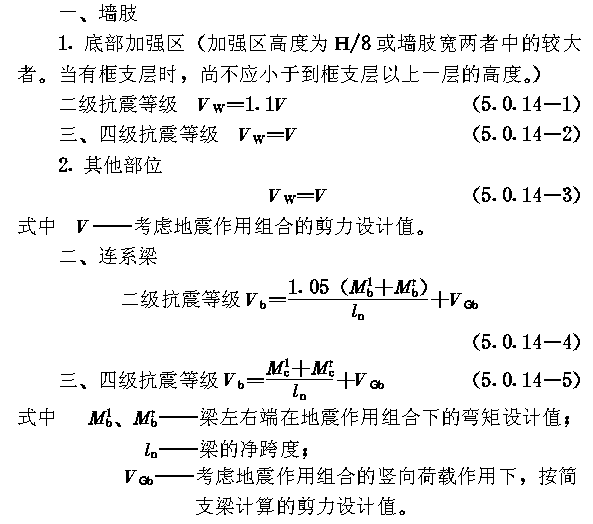

第 ５．０．１４ 条考虑抗震等级的墙肢及连系梁剪力设计值应
按 下列规定 计算：
第 ５．０．１５ 条在水平荷载作用下，建筑物层间相对水平位移Δｕ与楼层高度ｈ之比，顶点水平位移ｕ与建筑总高度Ｈ之比，应符合 表５．０．１５ 的规定。计算Δｕ及ｕ值时，对全装配大板结构取其弹性结构侧移值乘１．２０，对内板外砖结构乘１．１。
|
