第四章 结构设计

第一节 结构布置

第 ４．１．１ 条建筑体形和墙体布置应均匀对称。当布置不均匀或不对称时，设计中应考虑扭转的影响。

第 ４．１．２ 条建筑物的高度Ｈ（自室外地面到檐口的建筑总高度）与建筑物计算宽度Ｂ之比不宜大于４。建筑物计算宽度Ｂ的取值应符合下列规定： 图４．１．２

一、房屋平面为矩形，按实际宽度取值（图４．１．２ａ）；

二、房屋平面为Ｌ型，当突出部分长度ｂ与房屋总长度Ｌ之比，大于等于１/３时，按房屋较宽处的宽度Ｂ１取值；小于１燉３时，按房屋较窄处的宽度Ｂ２取值（图４．１．２ｂ）；

三、房屋在平面上错接时，其搭接长度不得小于房屋宽度，搭接以外部分的长度不得大于房屋宽度的二倍，其计算宽度Ｂ按搭接处总宽度取值（图４．１．２ｃ）；

四、房屋平面为十字型或Ｙ型，按房屋最宽处尺寸取值（图４．１．２ｄ，ｅ）；

五、房屋平面为工字型或Π型，其肋部长度ｌ与其宽度ｂ之比应小于等于４，计算宽度按房屋较宽处的宽度取值（图４．１．２ｆ，ｇ）。

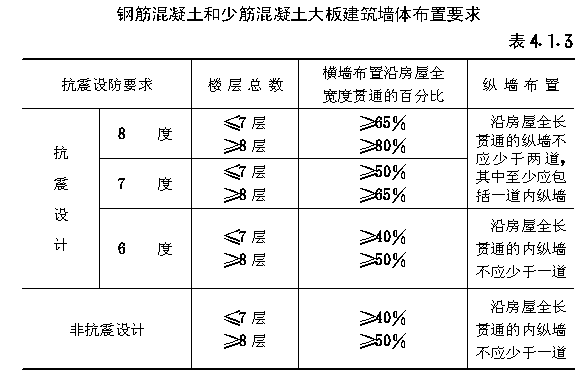

第 ４．１．３ 条墙体平面布置宜对正贯通，按抗震设计时房屋尽端第一道内横墙不得错断。钢筋混凝土和少筋混凝土大板墙体布置宜符合表４．１．３规定。

当采用其他弹性模量较低的材料制作墙板的建筑物，其墙体贯通布置应比 表４．１．３ 规定的数值适当增加。

第 ４．１．４ 条各楼层的纵横墙应从底层直通到顶层，避免沿竖向出现结构刚度的突变。

第 ４．１．５ 条底层大空间大板结构应符合下列要求：

一、首层应采用现浇钢筋混凝土框架——剪力墙结构。按７度或８度抗震设计的高层大板建筑，宜将首层两端的开间设置成封闭的现浇钢筋混凝土筒体，且落地剪力墙的间距不应大于２０ｍ。

高层大板建筑的二层墙体也应采用现浇钢筋混凝土剪力墙，且应在平面内对称布置，并且提高其混凝土强度等级和增加结构的整体性，减少竖向结构的层间刚度比。

首层与二层竖向结构的层间刚度比ｒ，按抗震设计不大于１．５；按非抗震设计不大于２．０。层间刚度比ｒ值按 下式 计算：

二、底层大空间结构传递剪力的楼板：八层或八层以上的框支大板建筑，应采用现浇混凝土结构；七层或七层以下的大板建筑，可采用现浇混凝土结构或叠合式装配整体式结构。

第 ４．１．６ 条按抗震设计的高层大板建筑应设置地下室。当大板建筑局部设置地下室时，有地下室部分与无地下室部分之间应设置沉降缝。

第 ４．１．７ 条抗震设计大板建筑的楼梯间不宜设置在建筑尽端或紧靠变形缝。楼梯间的四周均应设置墙体，不得有一面敞开，并应加强楼梯构件之间以及楼梯构件与相邻墙体之间的整体连接。

第 ４．１．８ 条门窗洞口的设置应符合下列要求：

一、门窗洞口宜均匀布置；

二、按抗震设计的纵横墙端部不宜开设洞口。当必须开洞口时，洞口与房屋端部的距离，内纵墙上不应小于２０００ｍｍ，外纵墙上不应小于５００ｍｍ，内横墙上不应小于３００ｍｍ，外横墙上不应小于８００ｍｍ（ 图４．１．８ ）；

三、对采用外廊方案的大板建筑，外廊与主体结构之间应整体连接。

第 ４．１．９ 条大板建筑应从结构布置、节点接缝构造等方面保证结构具有足够的整体性和延性，避免在偶然作用下建筑物出现连续倒塌。
