第三节运输安装
（Ⅰ）运输

第 ７．３．１ 条一般根据Ｖ形折板的跨度选用运输车辆，可采用大型拖车，也可在汽车上安装运输架，将Ｖ形折板挂在车身两侧运输。

第 ７．３．２ 条Ｖ形折板运输架应有足够的强度、刚度和稳定性。

第 ７．３．３ 条运输时，应将Ｖ形折板牢固绑扎在拖车或运输架上。不应采用加塞木楔之类的临时措施，以免车身摇晃时松动。大型Ｖ形折板运输时，应注意重心高度，防止倾覆。

第 ７．３．４ 条运输时，Ｖ形折板从支点处挑出长度，不宜大于２ｍ，避免因汽车尾部甩动，造成垂直裂纹。

（Ⅱ）安装

第 ７．３．５ 条吊装Ｖ形折板的吊具，必须经过结构计算。吊具主梁长度应接近Ｖ形折板长度，最短不宜小于Ｖ形折板板长减去１．５ｍ。

第 ７．３．６ 条吊装Ｖ形折板使用的起重设备，可因地制宜根据条件选用扒杆或吊车，或其它起重设备。

第 ７．３．７ 条安装前，应在板面上画出支座的尺寸线，并将与“三角件”相碰的钢筋剪断。同时，必须检查支座“三角件”尺寸位置是否与设计相符，否则应采取相应措施。

第 ７．３．８ 条三角墙或三角架搁置面上宜铺设水泥砂浆找平。

第 ７．３．９ 条安装Ｖ形折板时，必须保证两个板面同时对称张开下落就位。严禁将两个板面倒向一侧。

第 ７．３．１０ 条Ｖ形折板起吊后，应张开一定角度，张开宽度宜为波宽的０．４倍。也可在地面成型后吊装就位。

第 ７．３．１１ 条为保证Ｖ形折板在安装就位过程中的稳定性，必须采用带有花篮螺栓的临时拉杆固定。拉杆间距不宜大于１．５ｍ；当悬挑长度大于３ｍ时，应适当加密悬挑部分的临时拉杆。

第 ７．３．１２ 条Ｖ形折板吊至起吊高度后，挂好事先调整好长度的临时拉杆，再缓缓放下，使Ｖ形折板完全张开，并利用拉杆调整Ｖ形折板张开角度，保证板面平直，上下折缝宽窄一致，并符合设计要求。待临时拉杆调整固定之后，方可摘除吊钩。

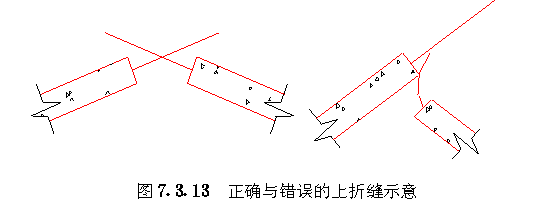

第 ７．３．１３ 条Ｖ形折板安装时，应确保上折缝的正确位置（图７．３．１３ａ），严禁出现“人”字形的上折缝（图７．３．１３ｂ）。正确与错误的上折缝示意，见图７．３．１３。　　

第 ７．３．１４ 条当Ｖ形折板安装就位后，发现不符合设计要求时，必须及时用花篮螺栓调整临时拉杆长度，校正安装尺寸。安装过程中不得使用撬棍。

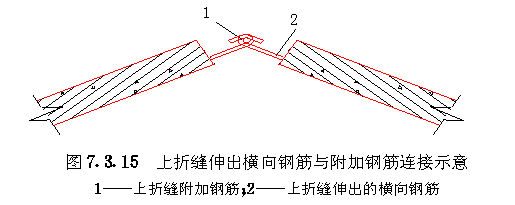

第 ７．３．１５ 条Ｖ形折板横向伸出钢筋应弯折１８０°，并与折缝中附加钢筋钩牢（图７．３．１５）。

第 ７．３．１６ 条Ｖ形折板上折缝两侧的吊环和插筋必须焊牢，焊缝长度不得小于５０ｍｍ。

第 ７．３．１７ 条临时拉杆必须在Ｖ形折板上折缝两侧的吊环和插筋焊接固定之后，方可拆除。

第 ７．３．１８ 条边折及伸缩缝处Ｖ形折板的临时拉杆，必须在永久性拉杆安装之后，方可取下。

第 ７．３．１９ 条安装过程中，应严格控制板上的施工人数，跨度ｌ≤１２ｍ时，限４～５人；跨度ｌ＞１２ｍ时，限６～７人，并严禁人员和材料过分集中于一侧。

第 ７．３．２０ 条设有桥式吊车的厂房，应先安装吊车，后安装Ｖ形折板屋盖。

（Ⅲ）灌缝

第 ７．３．２１ 条Ｖ形折板安装并校正后，必须及时进行上下折缝的灌缝工作。

第 ７．３．２２ 条灌缝前，对下列内容检查无误，处理完毕后，方可灌缝：

　　一、Ｖ形折板是否出现板面下垂、扭曲、裂缝等现象。

　　二、吊环和插筋是否焊牢，焊缝长度是否满足要求。

第 ７．３．２３ 条保证灌缝处新老混凝土结合牢固，灌缝前，应用钢刷将Ｖ形折板边缘认真清刷干净，并用水冲去污垢，刷纯水泥浆一道。

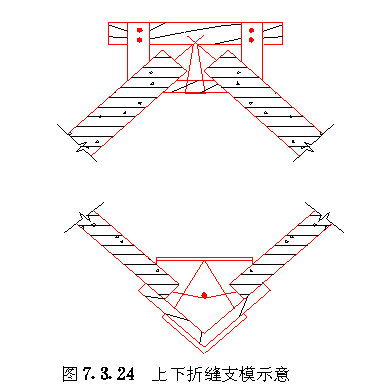

第 ７．３．２４ 条上下折缝的模板宜采用吊挂方式支模（图７．３．２４）。

第 ７．３．２５ 条浇灌折缝混凝土时，应避免板上操作人员和材料过分集中。为减少施工荷载对Ｖ形折板的影响，可在Ｖ形折板上铺设跳板，跳板宜搁置在距支座１/４跨度范围内。

第 ７．３．２６ 条浇灌上下折缝混凝土时，宜采用小直径插入式振捣棒，振捣密实。在混凝土初凝前应压平抹光，并及时进行养护。

第 ７．３．２７ 条灌缝时气温低于５℃，则应按现行国家标准《混凝土结构工程施工及验收规范》中有关冬季施工的规定进行。
