第三节 连接节点
（Ⅰ）上下折缝

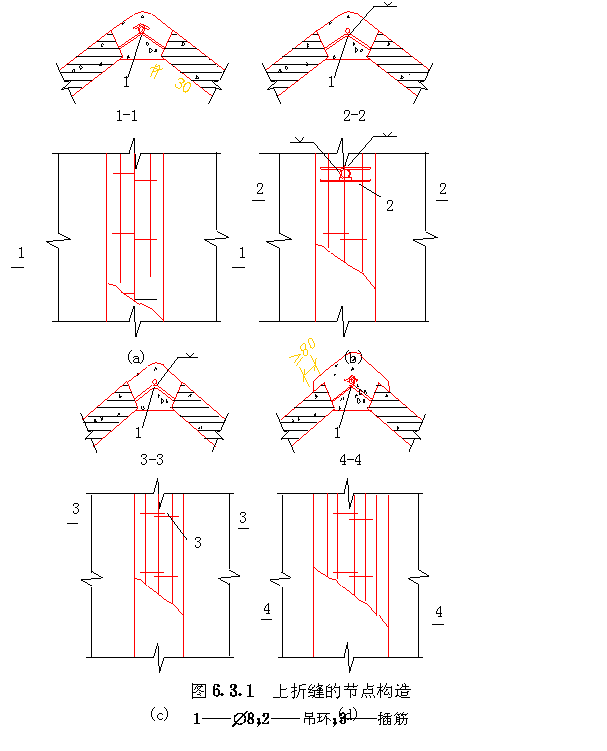

第 ６．３．１ 条 Ｖ形折板屋盖上折缝构造可按一般部位、吊环部位、插筋部位和非卷材屋面情况分别处理：

　　一、一般部位，Ｖ形折板外露的横向钢筋应和折缝中附加纵向通长的直径８钢筋相连接，每根横向钢筋应弯折１８０°（图６．３．１ａ）。

　　 二、吊环部位的吊环应彼此相焊，焊缝长度应不小于３０ｍｍ；吊环和附加纵向钢筋应焊接（图６．３．１ｂ）。

　　三、插筋部位的插筋应互相搭焊，焊缝长度应大于或等于３０ｍｍ（图６．３．１ｃ）。

　　四、非卷材屋面上折缝灌缝混凝土应覆盖Ｖ形折板上缘上表面，覆盖长度应大于８０ｍｍ，以防止接缝处渗漏（图６．３．１ｄ）。
　　 上折缝的节点构造，见 图６．３．１ 。

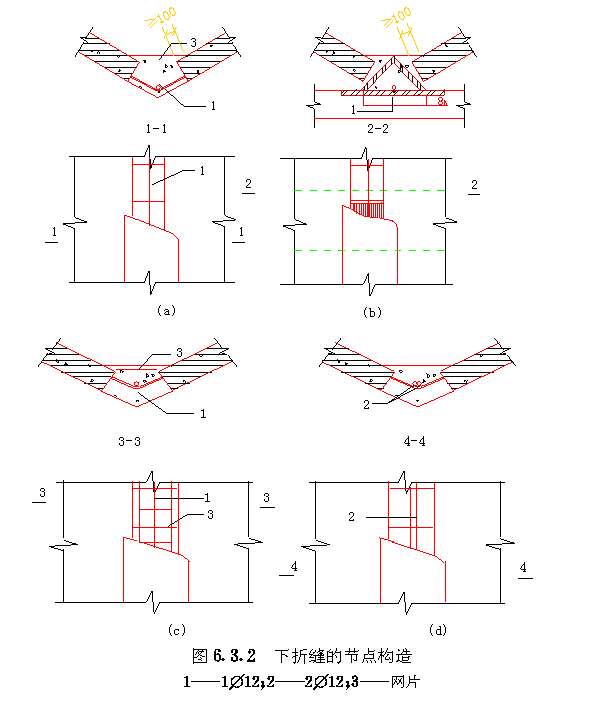

第 ６．３．２ 条 Ｖ形折板屋盖下折缝构造可按一般部位、支座部位、非卷材屋面、边折部位或伸缩缝两边部位分别处理：

　　一、一般部位，下折缝的底部模板应做成尖角；下折缝内侧的混凝土和Ｖ形折板板面的压接长度应不小于１００ｍｍ（图６．３．２ａ）。

　　二、支座部位，应设置长１２０ｍｍ的“三角件”，且应与支托构件中的预埋件相焊接（图６．３．２ｂ）。

　　三、非卷材屋面，宜在下折缝上面增设钢筋网片（图６．３．２ｃ）。

　　 四、边折或伸缩缝两边的Ｖ形折板下折缝，应设置两根直径１２通长钢筋（图６．３．２ｄ）。
下折缝的节点构造，见图６．３．２ 。

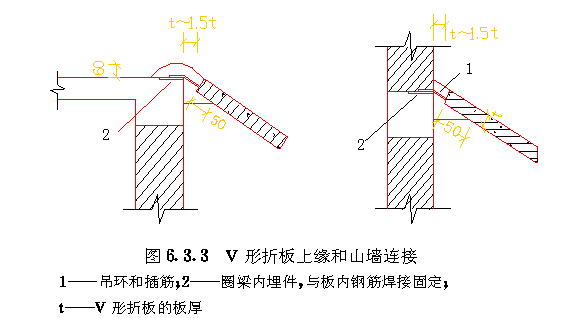

第 ６．３．３ 条 Ｖ形折板上缘和山墙连接点构造，可采用 图６．３．３ 作法。

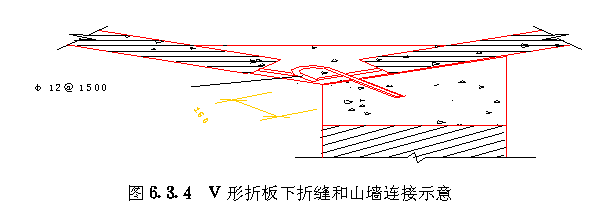

第 ６．３．４ 条 Ｖ形折板下折缝和山墙连接点构造，应能将山墙上端水平力传至Ｖ形折板屋盖（ 图６．３．４ ）。

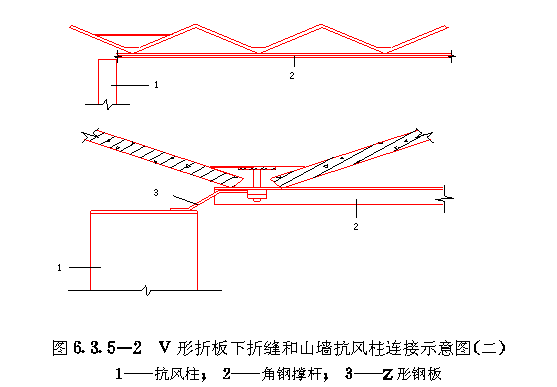

第 ６．３．５ 条 Ｖ形折板下折缝和山墙抗风柱连接构造，应能传递水平力（ 图６．３．５－１ 和 图６．３．５－２ ）。

第 ６．３．６ 条 集中荷载作用点距支座不宜小于１．５ｍ。

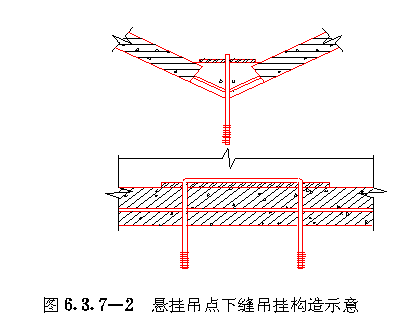

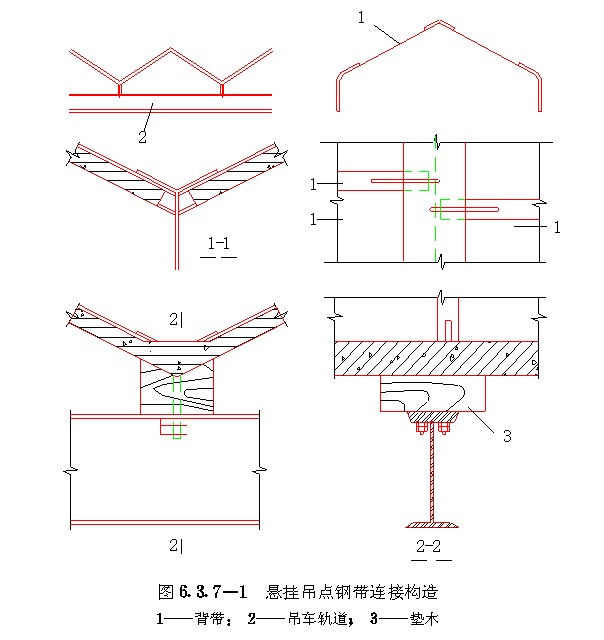

第 ６．３．７ 条 悬挂吊车和悬挂集中荷载的吊点，宜设置在下折缝处（ 图６．３．７－１ 和 图６．３．７－２ ）。
　　 图６．３．７－１的悬挂吊点构造适用于悬挂吊车起重量大于等于３ｔ；图６．３．７－２的悬挂吊点构造适用于悬挂吊车起重量小于３ｔ。

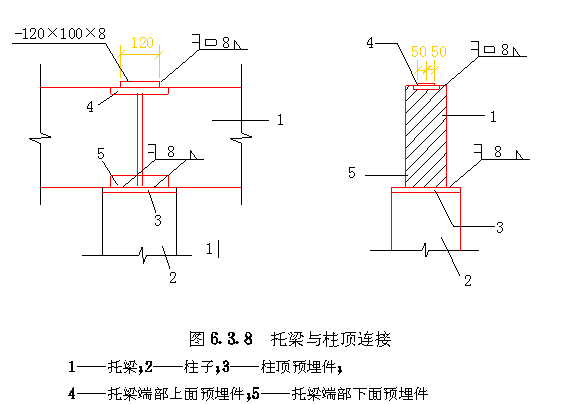

第 ６．３．８ 条 托梁在柱顶的连接点，应在托梁下端设置钢板与柱顶预埋钢板焊接，焊缝应进行抗水平力计算（ 图６．３．８ ）。

第 ６．３．９ 条 当排架水平力较大时，可将柱头局部升至托梁顶标高，并与托梁端部焊接或螺栓连接（ 图６．３．９ ）。
