第二节 钢筋配置

第６．２．１条 Ｖ形折板钢筋的配置顺序：下网片的受力横向筋在下，纵向钢筋在上；上网片的横向钢筋在上，纵向钢筋在下；支座上网片的横向钢筋在下，纵向钢筋在上；纵向受力钢筋居中，不得倒放（图６．２．１）。

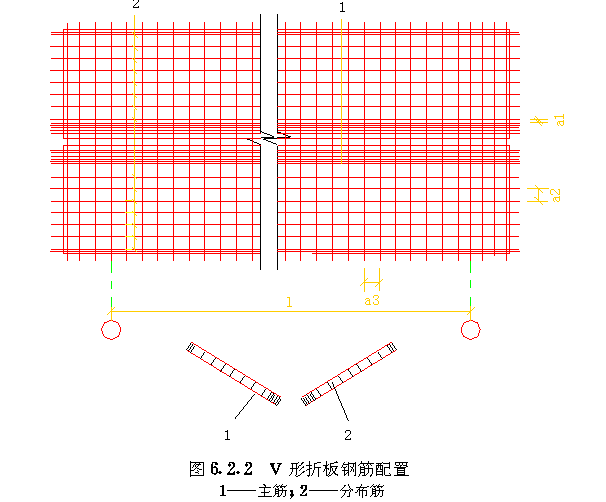

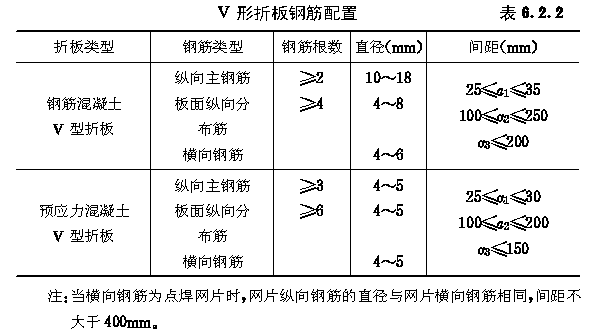

第６．２．２条 Ｖ形折板的钢筋配置（图６．２．２），应符合表６．２．２的要求。

（Ⅰ）纵向钢筋
第６．２．３条 钢筋混凝土Ｖ形折板和预应力混凝土Ｖ形折板的纵向钢筋应由计算确定，并应符合表６．２．２的规定和下列要求：

　　一、板面纵向分布预应力钢筋在Ｖ形折板受压边缘一侧的配置，应不少于两根。

　　二、受拉区纵向预应力主钢筋的分布宽度，应不大于ｂ/４。

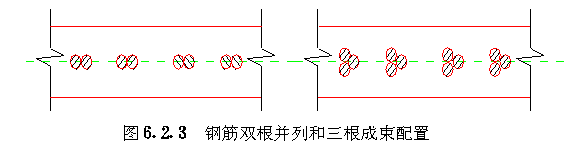

　　三、为减少受拉区纵向主钢筋的分布宽度，必要时可采用双根并列配置（图６．２．３ａ）；在特殊需要时也可采用三根成束布置（图６．２．３ｂ）。 钢筋双根并列和三根成束配置，见图６．２．３；

　　四、当采用碳素钢丝双根并列或三根成束配置时，混凝土强度等级应分别不低于Ｃ５０和Ｃ５５，放张阶段的混凝土立方强度分别不宜低于设计的混凝土强度等级的８５％和９５％。

　　五、在预应力主钢筋向板面分布钢筋的过渡部位，纵向分布钢筋间距宜适当加密，以防预应力钢筋放张时产生的混凝土压应力突变，引起板面开裂。

第６．２．４条 Ｖ形折板屋盖上下折缝中应分别设置一根直径８和一根直径１２的附加纵向钢筋（图６．３．１和图６．３．２ａ～ｃ）。在伸缩缝两边或边折的下折缝应设置两根１２的附加纵向钢筋（图６．３．２ｄ）。

第６．２．５条 当Ｖ形折板屋盖上下折缝有集中荷载作用时，应按下述规定增设附加纵向钢筋：

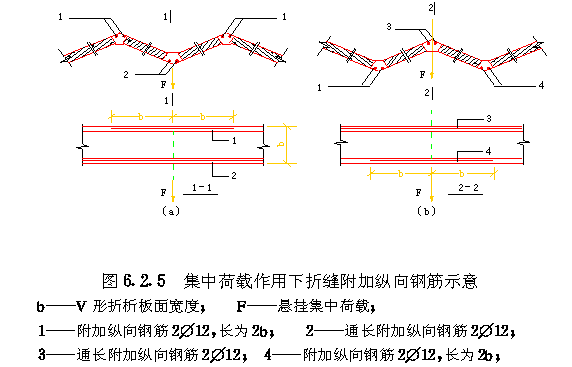

　　一、当集中荷载作用于下折缝时，在该下折缝处应增设２直径１２通长附加纵向钢筋，并在相邻两个上折缝处应分别增设２直径１２的附加纵向钢筋，长度为２ｂ（图６．２．５ａ）。

　　二、当集中荷载作用于上折缝时，在该上折缝处应增设２直径１２通长附加纵向钢筋，并在相邻两个下折缝处应分别增设２直径１２的附加纵向钢筋，长度为２ｂ（图６．２．５ｂ）。
　　 集中荷载作用下折缝附加纵向钢筋示意，见图６．２．５。

（Ⅱ）钢筋网片和横向钢筋
第６．２．６条 预应力混凝土Ｖ形折板中，横向钢筋宜采用点焊网片，也可将纵向钢筋和横向钢筋相互绑扎。

第６．２．７条 Ｖ形折板构件两端部应设置上网片。上网片从板端开始并伸入支座内，伸入支座内长度应不小于１０００ｍｍ（图６．２．７）。

第６．２．８条 当Ｖ形折板构件跨度ｌ≥１５ｍ时，应在跨中部位增设上网片，网片长度应不小于２０００ｍｍ（图６．２．８）。

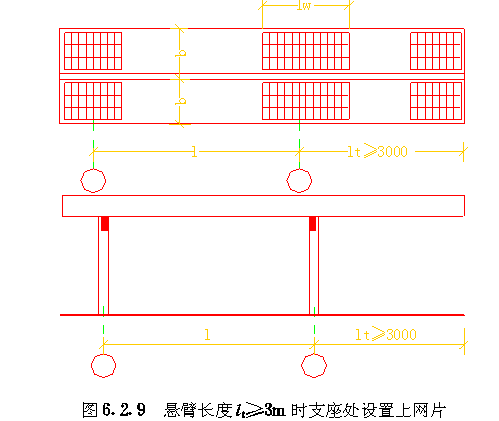

第６．２．９条 当Ｖ形折板悬臂长度ｌt≥３ｍ时，尚应在悬臂长度ｌt≥３ｍ的一端支座上设置上网片，其长度ｌw在预应力混凝土和钢筋混凝土Ｖ形折板上分别为１．５ｂ和１．０ｂ（ｂ为板面宽度）（图６．２．９）。

第６．２．１０条 为减小预应力混凝土Ｖ形折板放张时板端裂缝，极端头１００ｍｍ范围内应增加横向钢筋３～４根，钢筋直径与网片横向钢筋相同。

第６．２．１１条 当Ｖ形折板折缝处悬挂竖向集中荷载时，尚应按下列原则在悬挂竖向集中荷载处增设附加横向钢筋和上网片：

　　一、当Ｖ形折板下折缝悬挂竖向集中荷载时，应按下式计算附加横向钢筋的总截面面积：
　　 Ａs＝Ｆ/ｆy （６．２．１１）
　　 式中 Ａs——承受下折缝竖向集中荷载所需的附加横向钢筋总截面面积；
　　 ｆy——钢筋抗拉强度设计值；
　　 Ｆ——下折缝竖向集中荷载分解成折板平面内的集中荷载设计值。

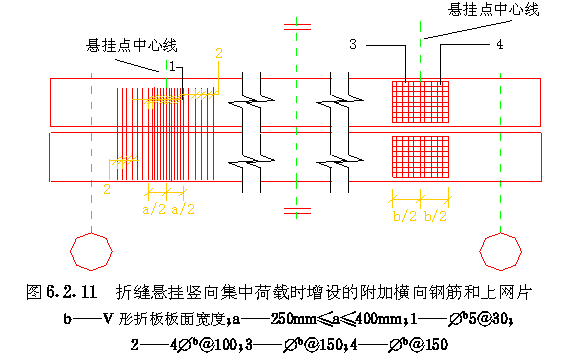

　　 所需钢筋应尽量布置在悬挂点附近，分布宽度不大于１．０ｍ范围，并应满足图６．２．１１ａ的构造要求。

　　二、增设的上网片长度应不小于Ｖ形折板板宽ｂ，钢丝间距不大于１５０ｍｍ（图６．２．１１ｂ），与第６．２．８条规定的上网片重迭部分可不设置。 折缝悬挂竖向集中荷载时增设的附加横向钢筋和上网片，见图６．２．１１。

（Ⅲ）吊环和插筋

第６．２．１２条 吊环和插筋应沿Ｖ形折板构件两侧对称设置，其间距１．０～１．５ｍ。吊环处Ｖ形折板中应设置加强钢筋２６。 必要时也可将插筋改为吊环。插筋在Ｖ形折板内一端和加强筋的两端均应做弯钩（图６．２．１２）。
