第六章 结构构造
第一节 一般规定

第 ６．１．１ 条 Ｖ形折板屋盖伸缩缝最大间距宜为１００ｍ，但不应超过下部承重结构伸缩缝间距。如有充分依据或可靠措施，可予以增减。

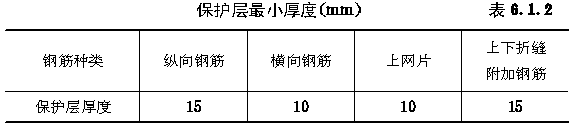

第 ６．１．２ 条 Ｖ形折板构件钢筋的混凝土保护层最小厚度（从钢筋的外边缘算起）应遵守 表６．１．２ 的规定，且不应小于受力钢筋的直径。 Ｖ形折板处在腐蚀环境、高湿度环境或为非卷材屋面时，其钢筋的混凝土保护层应适当加厚或采取其它有效措施（如刷涂料等）。

第 ６．１．３ 条 钢筋混凝土Ｖ形折板受力钢筋宜优先采用焊接接头。钢筋焊接接头的类型及质量应符合现行国家标准《混凝土结构工程施工及验收规范》的要求。

第 ６．１．４ 条 预应力混凝土Ｖ形折板的预应力钢丝需采用绕丝接长时，其搭接长度：冷拔低碳钢丝不应小于６０ｄ；碳素钢丝不应小于１２０ｄ。ｄ为钢丝直径。

第 ６．１．５ 条 受力钢筋的接头位置应相互错开。当采用非焊接搭接接头时，在规定的搭接长度的任一区段内，当采用焊接接头时，在焊接接头处的３５ｄ且不小于５００ｍｍ区段内，有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率：在受拉区应不大于２５％；在受压区应不大于４０％。
　　 受力钢筋的接头应设在跨中１/４范围以外。

第 ６．１．６ 条 当钢筋网片为分段点焊时，网片之间搭接长度应不小于１５０ｍｍ，并将搭接部分适当绑扎。

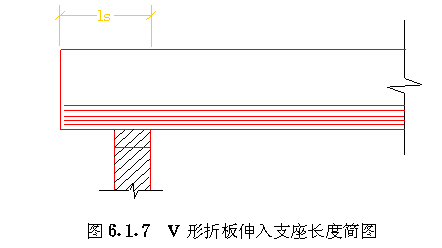

第 ６．１．７ 条 在均布荷载作用下，钢筋混凝土Ｖ形折板伸入支座内的长度ｌs应不小于２４０ｍｍ（ 图６．１．７ ）。预应力混凝土Ｖ形折板应按以下规定采用：

一、冷拔低碳钢丝：ｌs≥２４０ｍｍ；

二、碳素钢丝：
　　 ｌ≤１５ｍ时，ｌs≥３００ｍｍ；
　　 ｌ＞１５ｍ时，ｌs≥５００ｍｍ。
