第四节 折缝处有集中荷载的计算

第５．４．１条 Ｖ形折板屋盖内折有竖向集中荷载作用于折缝时，内力应按下列规定计算：

　　一、Ｖ形折板屋盖内折折缝处承受竖向集中荷载时，只作纵向分析，不作横向分析，按下列公式计算：

　　１．弯矩：
　　 Μ＝ξ*ＭF　（５．４．１－１）
　　 式中 Ｍ——由折缝处竖向集中荷载产生，考虑空间作用后的半折Ｖ形折板的纵 向弯矩；
　　 ξ——折缝处竖向集中荷载作用下，弯矩空间分配系数；
　　 ＭF——折缝处竖向集中荷载作用下的半折Ｖ形折板按简支梁计算的纵向弯 矩。

　　２．应力：
　　 σ＝ξ１*σF（５．４．１－２）
　　 式中 σ——由折缝处竖向集中荷载产生，考虑空间作用后的半折Ｖ形折板的纵 向应力；
　　 ξ1——折缝处竖向集中荷载作用下，应力空间分配系数；
　　 σF——折缝处竖向集中荷载作用下的半折Ｖ形折板按简支梁计算的纵向应 力。

　　二、折缝处竖向集中荷载作用下，空间分配系数按表５．４．１－１和 表５．４．１－２规定选用。

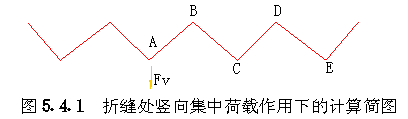

　　 注：①表中板号和点号见图５．４．１；
　　 ②弯矩空间分配系数板下部受拉为正，板上部受拉为负；应力空间分配 系数拉力为正，压力为负。

　　三、折缝处竖向集中荷载作用下，半折Ｖ形折板的内力是将竖向集中荷载分解成Ｖ形折板平面内的集中荷载后，按简支梁计算而得的。

第５．４．２条 Ｖ形折板的剪力计算不考虑空间作用。

第５．４．３条 Ｖ形折板屋盖在水平集中荷载作用于边折折缝时（如山墙抗风柱柱顶传至屋盖的荷载等），应按下列规定计算：

　　一、Ｖ形折板屋盖在山墙折缝水平集中荷载作用下，只进行纵向分析，不作横向分析，按下列公式计算：

　　１．弯矩：
　　 Ｍ′＝ξ′Ｍ′Ｆ （５．４．３－１）
　　 式中 Ｍ′——由山墙折缝水平集中荷载产生，考虑空间作用的半折Ｖ形折板的 纵向弯矩；
　　 ξ′——山墙折缝水平集中荷载作用下，弯矩空间分配系数；
　　 Ｍ′F——山墙折缝水平集中荷载作用下，半折Ｖ形折板按简支梁计算的纵 向弯矩。

　　2．应力：
　　 σ′＝ξ′1σ′F （５．４．３－２）
　　 式中 σ′——由山墙折缝水平集中荷载产生，考虑空间作用的半折Ｖ形折板的 纵向应力；
　　 ξ′1——山墙折缝水平集中荷载作用下，应力空间分配系数；
　　 σ′F——山墙折缝水平集中荷载作用下，半折Ｖ形折板按简支梁计算的纵 向应力。

　　二、山墙折缝水平集中荷载作用下，空间分配系数按表５．４．３－１和表５．４．３－２规定选用。
　　 注：①表中板号和点号见图５．４．３；
　　 ②弯矩空间分配系数板下部受拉为正，板上部受拉为负；应力空间分配 系数拉力为正，压力为负。

　　三、山墙折缝水平集中荷载作用下，半折Ｖ形折板的内力是将水平集中荷载分解成Ｖ形折板平面内的集中荷载后，按简支梁计算而得的。
